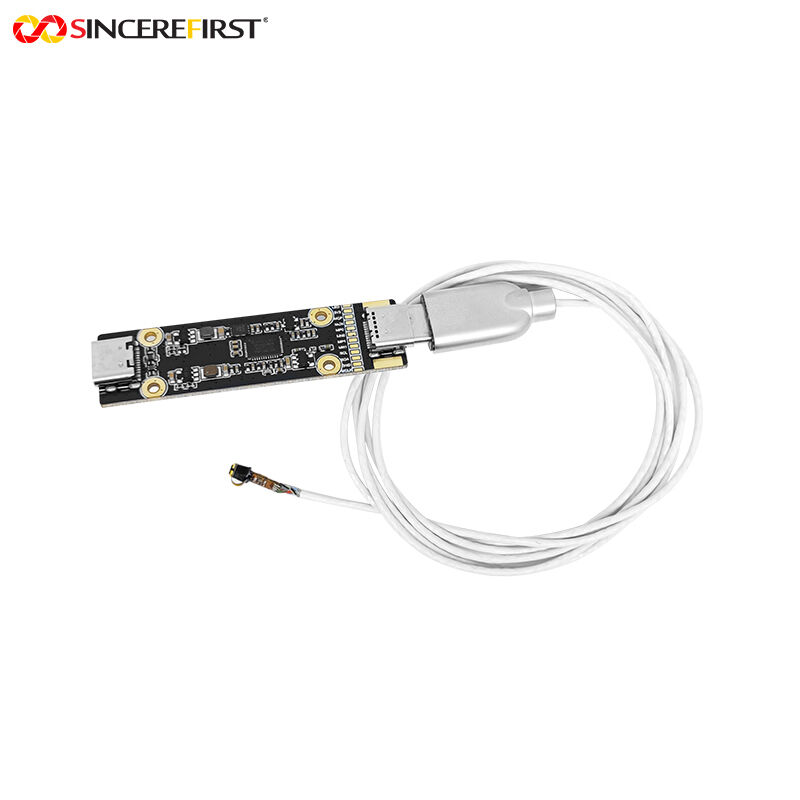

Brigadas de inspecção industrial ES101 Sensor USB Modulo de câmara de endoscópio separado

Brigadas de inspecção industrial ES101 Sensor USB Modulo de câmara de endoscópio separado

Descrição do produto:

Este é um módulo de câmara de inspecção industrial Brigates ES101 Sensor USB Separated Endoscope, uma solução profissional de microimagem integrada com tecnologia de detecção de imagem de alto desempenho.Equipado com sensor de imagem de cor CMOS Brigates ES101, possui pixels de 1MP e resolução de alta definição de 1000x1000, capaz de produzir estavelmente dois tipos de imagens de alta taxa de quadros: 1000x1000@60FPS e 1000x800@75FPS. O tamanho do sensor é de 1/9 de polegada,com um tamanho de pixel de 1.4μm×1.4μm, e o formato de saída suporta 10bit/8bit RAW, reservando espaço suficiente para pós-processamento de imagem.,e o diâmetro da lente do módulo nu é de apenas 3,1 mm, o que pode facilmente adaptar-se às necessidades de observação de espaços estreitos.Ele também integra 6 luzes LED brancas para fornecer um efeito de luz de preenchimento uniforme e estávelEm termos de estrutura e compatibilidade, o módulo adota um design separado, conecta-se à placa DSP através de uma interface Tipo-C que suporta a taxa MIPI 1Lane,e depois sai dados através da interface Tipo-C, compatível com a taxa USB2.0 e com o protocolo UVC, e adaptável a vários dispositivos terminais.O processo de produção adota a tecnologia SMT e o processo AA para garantir a consistência e a estabilidade dos produtos produzidos em massa, e passou em vários testes e certificações internacionais, como CE, FCC, RoHS e Reach, atendendo aos padrões de acesso ao mercado de muitos lugares ao redor do mundo.

Características:

1. Capacidade de captura dinâmica de alta taxa de quadros: 60FPS e 75FPS podem congelar com precisão alvos em rápido movimento, eliminando completamente artefatos de movimento em cenários como batimentos cardíacos,movimentos respiratórios, ou manipulação rápida de instrumentos, proporcionando uma base de análise quadro a quadro para o diagnóstico dinâmico.
2. Qualidade de dados de imagem de nível profissional: A relação de aspecto quadrado de 1MP fornece uma área fotossensível efetiva maior em comparação com as soluções tradicionais de 720p.Combinado com saída RAW de 10 bits preservando 1024 níveis de profundidade de cor, fornece dados brutos de alta fidelidade para diagnóstico assistido por computador e processamento de algoritmos de IA.

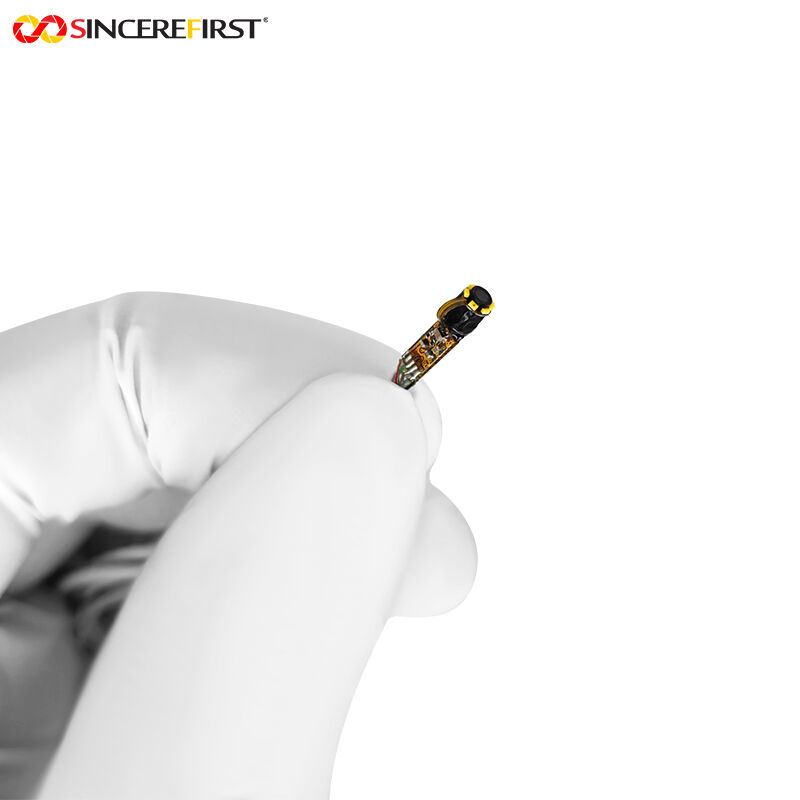

3. Design óptico integrado miniaturizado: a lente de 3,1 mm de diâmetro integra o sensor com 6 fontes de luz LED,Eliminar a necessidade de guias de luz externos e reduzir significativamente a invasividade da sondaO campo de visão de grande angular de 140° permite a observação panorâmica com uma única inserção, reduzindo o procedimento e os tempos de inspecção.

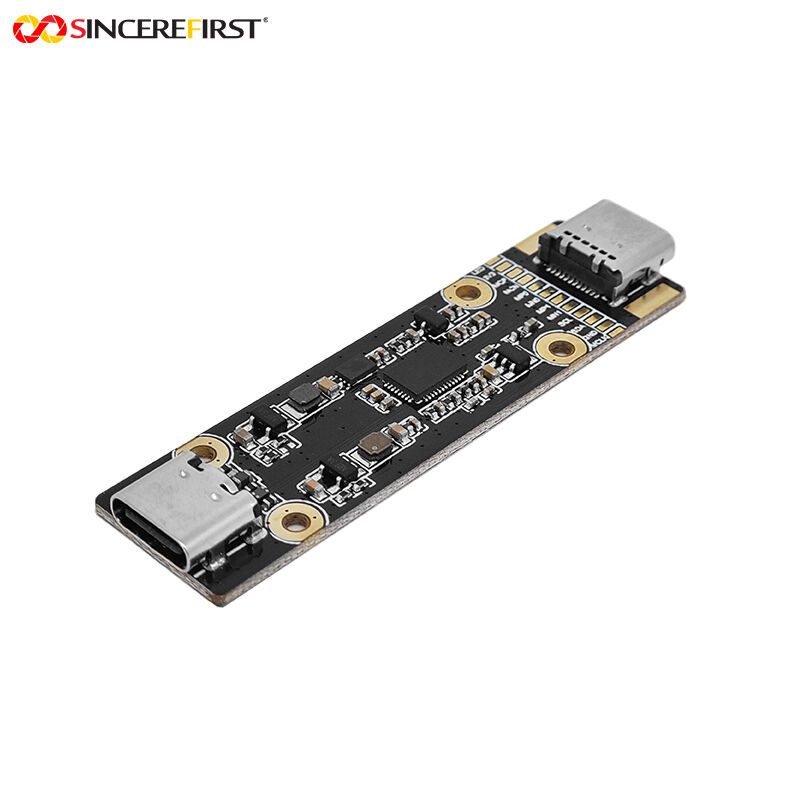

4. Arquitetura de sistema separado flexível: O design separado da sonda e da placa DSP suporta a substituição de ponta estéril com troca a quente, reduzindo os custos de uso único.A interface unificada do tipo C simplifica o cabeamento e a alimentação, é compatível com dispositivos terminais multi-plataforma e facilita a integração rápida.
5. Fabricação e conformidade de nível médico: O processo AA (Active Alignment) garante concentricidade a nível de micrômetro entre o sensor e a lente, maximizando a consistência da qualidade da imagem da borda.A tecnologia SMT e as certificações internacionais garantem a estabilidade da produção por lotes e a conformidade com a regulamentação.

Parâmetros técnicos:

Aplicações:

• Histeroscópicos: Sua sonda em miniatura e suas características de alta taxa de quadros tornam-na altamente adequada para exames e cirurgias histeroscópicas.Permite a observação clara e suave da morfologia do endométrio, pólipos ou adesões, ajudando os médicos no diagnóstico preciso e procedimentos endoscópicos precisos.
• Laparoscópicos: podem ser integrados em instrumentos laparoscópicos.fornece uma visão ampla e fluida em tempo real da cavidade abdominal, ajudando os cirurgiões a observar claramente a anatomia dos tecidos e o movimento dos instrumentos.
• Endoscópios de tubos industriais: implantados em endoscópios industriais ou robôs de rastreamento para detectar corrosão, rachaduras ou defeitos de solda dentro de tubos nos setores de energia, química e outros.A alta taxa de quadros captura efetivamente detalhes de defeito em ambientes fluidos ou durante os movimentos de digitalização, enquanto o ângulo largo de 140° reduz os pontos cegos de inspecção.
• Nasopharyngolaryngoscopes eletrónicos: O seu tamanho em miniatura facilita a entrada na cavidade nasal e na garganta.e a imagem de alta taxa de quadros mostra claramente detalhes dinâmicos como vibrações das cordas vocais e morfologia da mucosa, tornando-o adequado para exames de rotina e diagnóstico em otorrinolaringologia.

Processo personalizado:

1Pode fornecer desenhos ou amostras, bem como solicitar documentação eA nossa equipa de engenheiros.
2Comunicação ou reunião
3Vamos comunicar com você em detalhes para determinar o produto que você precisa e tentar definir o produto mais adequado para você
De acordo com as suas necessidades.
4Desenvolvimento da amostra
5Determinar os pormenores da A Comissão deve comunicar a todos os Estados-Membros os resultados da sua análise e os prazos de entrega.
6. Teste de amostras
7- Teste e idade na sua aplicação, resultados de teste de feedback, sem necessidade de modificação, produção em massa.
