Módulo de Câmera Endoscópica com Sensor CMOS VGA de 4,0 mm de Diâmetro e Saída Analógica CVBS (AV/TV)
Descrição do Produto:
Este Módulo de Câmera Endoscópica com Sensor CMOS VGA de 4,0 mm de Diâmetro e Saída Analógica CVBS (AV/TV) é um componente de imagem analógico de grau industrial especialmente projetado para detecção visual de curto alcance em espaços estreitos, em conformidade com os padrões RoHS. Seu diâmetro de sonda é precisamente controlado em 4,0 mm, um design ultramicro que rompe as limitações de espaço dos equipamentos de detecção convencionais, permitindo fácil acesso a espaços minúsculos como canais ultrafinos e fendas estreitas que dispositivos comuns não alcançam, expandindo efetivamente o alcance de detecção e os cenários aplicáveis. O sistema óptico é otimizado para operações endoscópicas de curto alcance, apresentando uma distância focal de 1,08 mm, abertura F2.8 e campo de visão de 65°, emparelhado com uma faixa de foco de 30 a 80 mm — esta otimização direcionada garante clareza aprimorada em imagens de curto alcance, combinando perfeitamente com a distância de trabalho típica da detecção endoscópica e atendendo às necessidades de cenários de inspeção de alta frequência. Com a distorção de TV estritamente controlada abaixo de -1,5%, o módulo alcança uma restauração verdadeira e precisa da forma geométrica da imagem, melhorando significativamente a credibilidade dos resultados de observação e a precisão do julgamento, o que é crucial para tarefas de detecção precisas. Adotando saída de sinal analógico CVBS (AV/TV), ele pode acionar diretamente dispositivos de exibição para observação em tempo real sem a necessidade de unidades de processamento digital adicionais, simplificando a estrutura do sistema, reduzindo os custos de implantação e diminuindo o risco de falha do equipamento. O módulo é equipado com uma interface PAD de 4 PINOS (GND, VOUT, LED+, VCC), onde VOUT é usado para saída de sinal de vídeo, e os pinos LED+ e VCC suportam a instalação opcional de 4 LEDs brancos 0402, que podem melhorar efetivamente a qualidade da imagem em espaços estreitos com pouca luz. O registrador de direção da imagem adota a configuração padrão de fábrica, permitindo a entrada no modo de trabalho padrão imediatamente após a energização, sem configurações adicionais. Integrando tamanho micro, saída analógica direta, baixa distorção e otimização de curto alcance, este módulo se torna uma solução de imagem confiável para detecção industrial, manutenção automotiva, eletrônicos de precisão e exploração experimental.
Recursos:

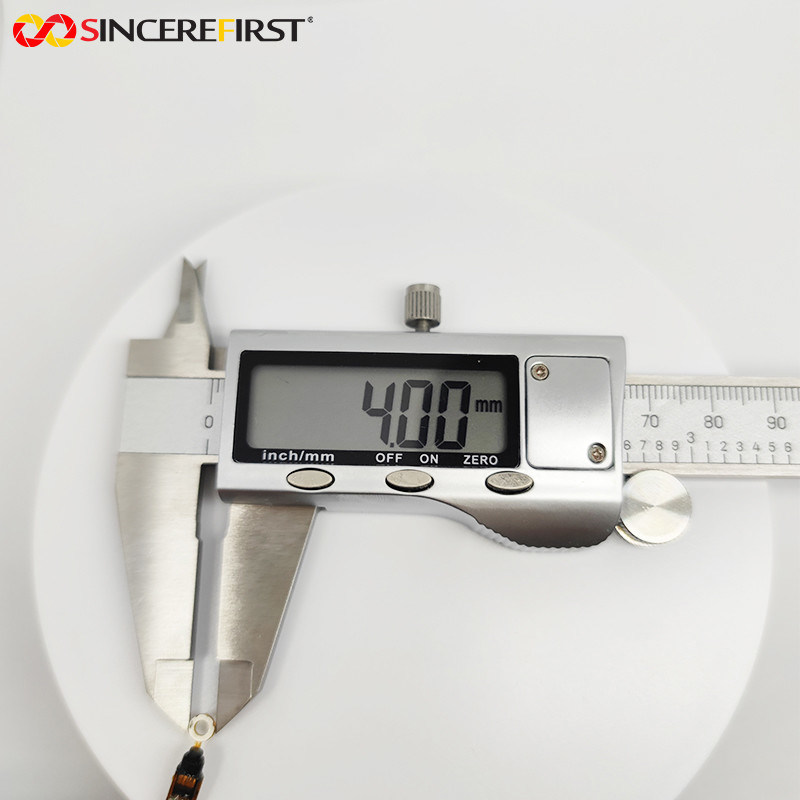

1. Micro Diâmetro de 4,0 mm: O diâmetro de 4,0 mm permite a penetração em espaços minúsculos inacessíveis a equipamentos convencionais, expandindo efetivamente o alcance de detecção e os cenários aplicáveis.
2. Saída Direta Analógica CVBS: Ele emite sinais de vídeo analógicos padrão, que podem ser conectados diretamente a dispositivos de exibição, simplificando a estrutura do sistema e reduzindo os custos de implantação e os riscos de falha.
3. Foco de Curto Alcance de 30–80 mm: A faixa de foco é otimizada para distâncias de trabalho endoscópicas, aprimorando a clareza da imagem de curto alcance para atender às necessidades de cenários de detecção de alta frequência.
4. Imagem Verdadeira de Baixa Distorção: Com distorção < -1,5%, a forma geométrica da imagem é restaurada com precisão, melhorando a credibilidade dos resultados de observação e a precisão do julgamento.Parâmetros Técnicos:
Nome do Produto
| Módulo de Câmera USB VGA |
Sensor |
| VGA |
Faixa de Foco |
| 30~80mm |
Distância Focal |
| 1,08mm |
Número F |
| 2,8 |
FOV(D) |
| 65° |
Saída |
| Analógica CVBS |
|
| <-1,5% |
Tolerância Básica |
| ±0,1mm |
Nome da Marca |
| SINEREFIRST |
Aplicações: |
1. Endoscopia de Tubo Fino Industrial:
Pode ser usado para detectar visualmente o estado da parede interna, defeitos e bloqueios de tubulações de pequeno calibre (acima de 4 mm); seu diâmetro de 4,0 mm e baixa distorção garantem detecção clara e precisa.2. Manutenção de Partes Ocultas de Automóveis:
Pode penetrar profundamente em fendas do motor, tubulações de ar condicionado e folgas de chicotes elétricos; seu tamanho micro permite localização de falhas sem desmontagem e não destrutiva.3. Observação Interna de Eletrônicos de Precisão:
É usado para inspeção de curto alcance de juntas de solda, cabos e componentes dentro de dispositivos inteligentes; sua otimização de foco próximo auxilia na solução rápida de problemas.4. Micro Sonda Médica/Experimental:
Pode ser adaptado para pequenas cavidades e dispositivos experimentais; sua saída analógica facilita a exibição em tempo real e a gravação de imagens dos resultados de detecção.Processo Personalizado:
1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvimento por nossa equipe de engenharia.
2. Comunicação ou Reunião3. Comunicaremos com você em detalhes para determinar o produto que você precisa e tentar definir o produto mais adequado para você de acordo com suas necessidades.
4. Desenvolvimento de Amostra
5. Determinar os detalhes da amostra de desenvolvimento e o prazo de entrega. Comunicar a qualquer momento para garantir o progresso tranquilo.
6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificação, produção em massa.
