Novo Módulo de Câmera de Endoscópio Industrial e Médico OCHFA20 com Sensor CMOS
Descrição do Produto:

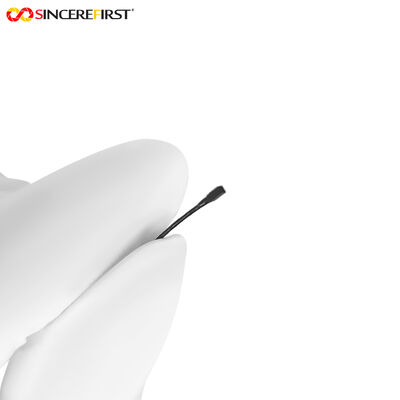

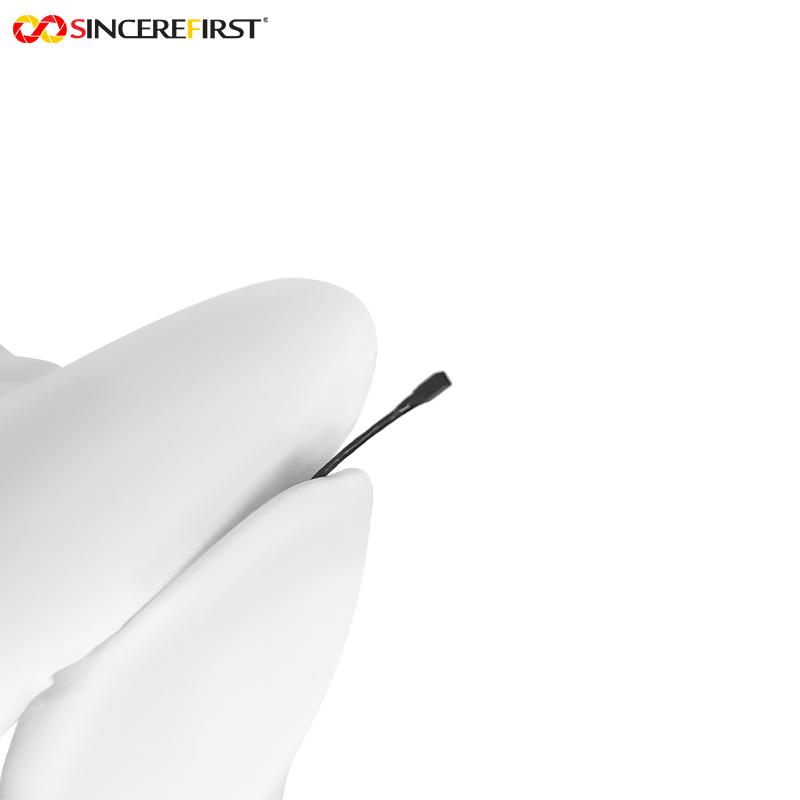

Este é o novo módulo de câmera de endoscópio industrial e médico OCHFA20 com sensor CMOS. Baseando-se na correspondência precisa de parâmetros dimensionais completos, ele constrói capacidades essenciais de "imagem de alta definição + implantação flexível + adaptação miniaturizada", tornando-o uma excelente escolha para cenários que exigem penetração em espaços estreitos e busca por captura de detalhes. No núcleo, o módulo é equipado com o sensor de imagem colorido CMOS OmniVision OCHFA20, apresentando 0,5MP de pixels efetivos e capaz de emitir imagens com resolução de 720×720 de forma estável. Combinado com a especificação de taxa de quadros de 720P@30FPS, as imagens dinâmicas estão livres de desfoque de movimento e têm reprodução de cores verdadeiras. O tamanho ultrapequeno do sensor de 1/18 polegada e as especificações de pixel de 1,008 μm×1,008 μm não apenas garantem a eficiência da detecção de luz, mas também estabelecem a base para a miniaturização do dispositivo. Combinado com um diâmetro de lente ultrafino de apenas 1,5 mm, ele pode penetrar facilmente em áreas estreitas, como lacunas em instrumentos de precisão e cavidades minúsculas. O campo de visão ultra amplo de 120°, combinado com a função de foco manual, não apenas permite a cobertura de uma ampla gama de cenas, mas também permite o foco preciso em detalhes locais, evitando pontos cegos de observação e desfoque.

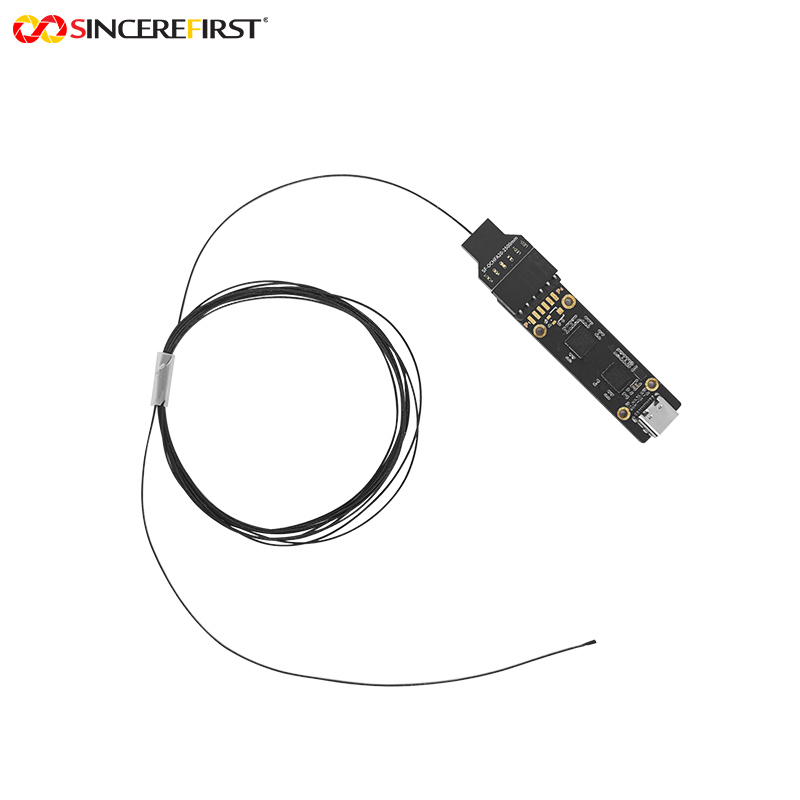

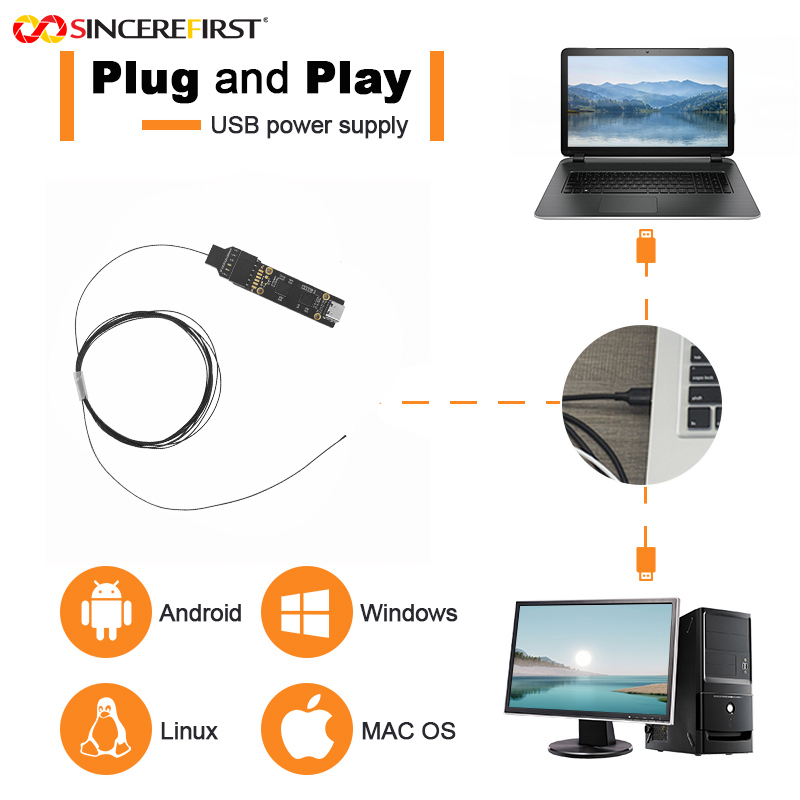

Em termos de design estrutural, uma solução Separada é adotada: ela estabelece uma conexão estável com a placa DSP por meio de um conector USB de 6 pinos e, em seguida, emite sinais por meio de uma interface Tipo-C. Ele suporta velocidade de transferência USB 2.0 e protocolo UVC e é compatível com os principais sistemas operacionais, como Windows, Mac e Linux, sem a necessidade de drivers adicionais, adaptando-se a vários dispositivos, incluindo computadores e terminais de detecção portáteis. No processo de produção, os processos SMT (Surface Mount Technology) e AA (Active Alignment) são usados para garantir a consistência e a estabilidade da imagem dos produtos produzidos em massa. Além disso, ele passou por várias certificações internacionais de teste, como CE, FCC, RoHS e Reach, com conformidade e confiabilidade atendendo aos requisitos de uso de várias regiões globais.
Recursos:
- Detalhe de Imagem Forte e Adaptabilidade de Cena: 0,5MP de pixels + resolução de 720×720 garantem detalhes nítidos; a taxa de quadros de 720P@30FPS se adapta à observação dinâmica; o foco manual permite o foco flexível de acordo com a distância do alvo, atendendo às necessidades de varredura de ampla área e ampliação local.
- Implantação e Manutenção Flexíveis e Eficientes:O design Separado permite o arranjo independente da extremidade da câmera e da placa DSP, simplificando o processo de instalação em equipamentos complexos; a interface dupla USB 6PIN + Tipo-C combinada com o protocolo UVC realiza a funcionalidade plug-and-play; módulos defeituosos podem ser substituídos individualmente durante a manutenção posterior, reduzindo custos.
- Miniaturização Equilibrada e Confiabilidade Estrutural: O diâmetro da lente de 1,5 mm + o tamanho do sensor de 1/18 polegada atendem às necessidades operacionais em espaços estreitos; a tecnologia SMT e o processo AA garantem que o módulo tenha uma estrutura estável, resistindo a vibrações regulares e interferências ambientais para prolongar a vida útil.
- Conformidade Global e Ampla Compatibilidade do Sistema:Obteve várias certificações internacionais, permitindo o acesso a mercados em diferentes países e regiões; é compatível com os principais sistemas operacionais sem a necessidade de drivers personalizados, adaptando-se a vários dispositivos terminais e reduzindo as barreiras de uso multiplataforma.
Parâmetros Técnicos:
| Nome do Produto |
Módulo de Câmera de Endoscópio Médico CMOS
|
|
Sensor
|
Sensor CMOS OCHFA20
|
| Resolução |
720x720 |
|
FOV
|
120°
|
|
Tamanho do Sensor
|
1/18 Polegada |
|
Diâmetro
|
1,5 mm
|
|
Taxa Máxima de Quadros
|
30FPS
|
|
Interface
|
Type-C USB2.0 |
|
Garantia
|
10 Anos
|
|
Certificação
|
CE, FCC, REACH, ISO, RoHS |
Aplicações:
- Manutenção pós-venda de instrumentos de precisão: Adequado para a manutenção de juntas de robôs industriais e o interior de micro-motores. A lente de 1,5 mm pode penetrar em lacunas no equipamento, e a imagem de alta definição de 720P + foco manual pode identificar claramente problemas como desgaste de engrenagens e contato deficiente do circuito, ajudando a localizar rapidamente falhas.
- Inspeção especial de perigo oculto de segurança: Usado para inspeção em espaços fechados, como túneis de metrô e cabines de equipamentos de subestações. O campo de visão amplo de 120° permite a cobertura rápida da área; o design Separado facilita a colocação da sonda em ambientes complexos; a interface Tipo-C se conecta a terminais portáteis para observação em tempo real, detectando em tempo hábil perigos ocultos, como circuitos envelhecidos e acúmulo de objetos estranhos.
- Monitoramento microscópico na proteção de plantas agrícolas: Combinado com equipamentos de proteção de plantas para observar doenças na parte de trás das folhas das culturas e dentro das frutas. O sensor de cores restaura a verdadeira forma de doenças e pragas de plantas; os pixels de 1,008μm capturam pequenas manchas de doenças; a compatibilidade com dispositivos móveis facilita a gravação e análise no local em campos.
- Microdetecção em sítios arqueológicos: Usado para detectar lacunas na superfície de artefatos culturais e a estrutura interna de cerâmica. A lente de 1,5 mm evita danos por contato a artefatos culturais; o foco manual pode apresentar claramente detalhes decorativos ou resíduos internos; as certificações de conformidade garantem o uso seguro do dispositivo em diferentes cenários arqueológicos.
- Manutenção de equipamentos domésticos de alta qualidade: Adequado para detectar o interior de filtros de purificadores de água e tubulações de máquinas de café. O recurso plug-and-play reduz o limite de operação; a resolução de 720×720 permite a observação intuitiva do acúmulo de sujeira; a lente ultrafina penetra nos canais internos do equipamento, permitindo a detecção sem desmontagem.
Processo Personalizado:
1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar qual produto você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de Amostra
5. Determine os detalhes do amostra de desenvolvimento e o prazo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificação, produção em massa.
