Módulo de câmera de endoscópio de visão de máquina CMOS USB 2.0 OCHFA10
Descrição do produto:
Este é um módulo de câmera de endoscópio de visão de máquina CMOS USB 2.0 OCHFA10, centrado no sensor de imagem colorido OCHFA10 da OmniVision, criando uma solução completa que equilibra imagem de alta definição, adaptação flexível e qualidade confiável. O módulo apresenta 0,5 MP de pixels e resolução de 720×720, capaz de emitir de forma estável imagens em tempo real de alta definição de 720P@30FPS. O sensor de 1/17,5 polegadas, combinado com um tamanho de pixel de 1,008μm×1,008μm, oferece excelente desempenho de captura de detalhes em um volume compacto. Ele suporta formatos de saída duplos de YUV e MJEPG simultaneamente para atender às diversas necessidades de transmissão e armazenamento; com um campo de visão (FOV) de H86°×V86°, é combinado com uma distância focal de 0,418 mm, abertura F5.0 e faixa de foco ampla de 5~50 mm, enquanto a distorção de TV é controlada em < -11%. O design de foco manual pode se adaptar com precisão a múltiplas distâncias de detecção.

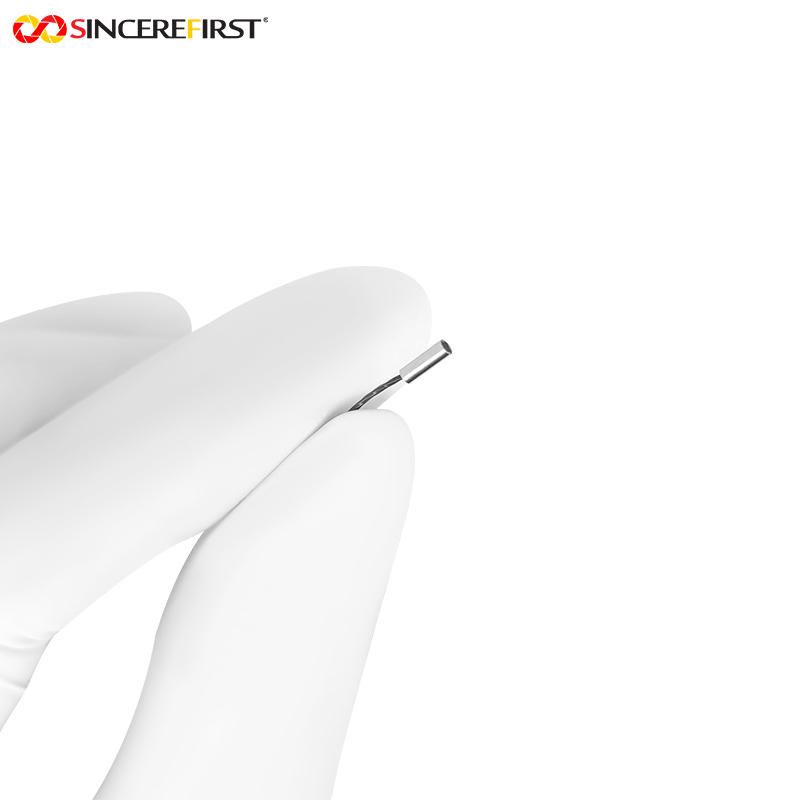

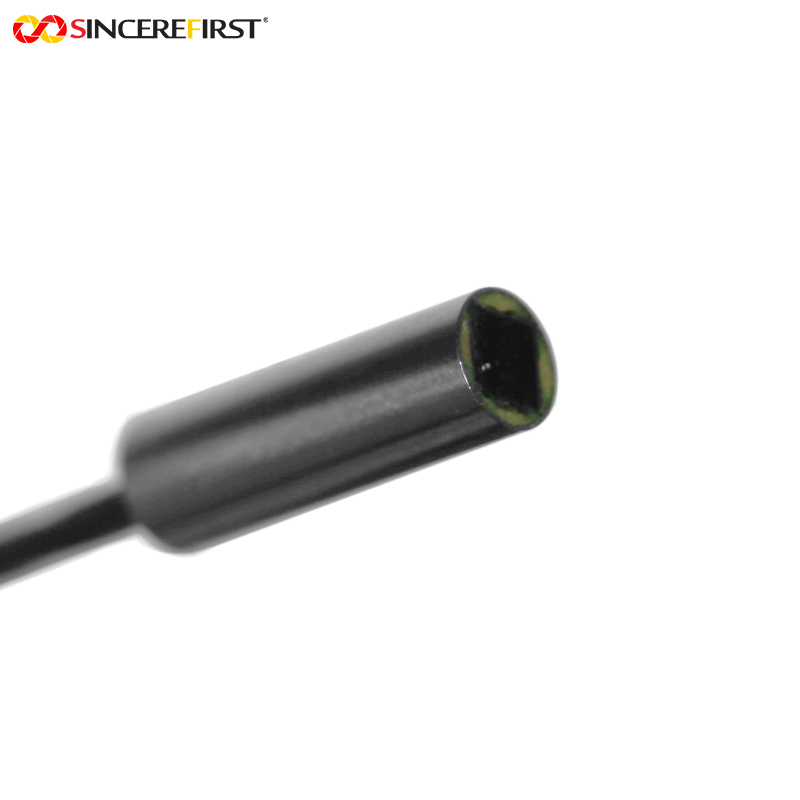

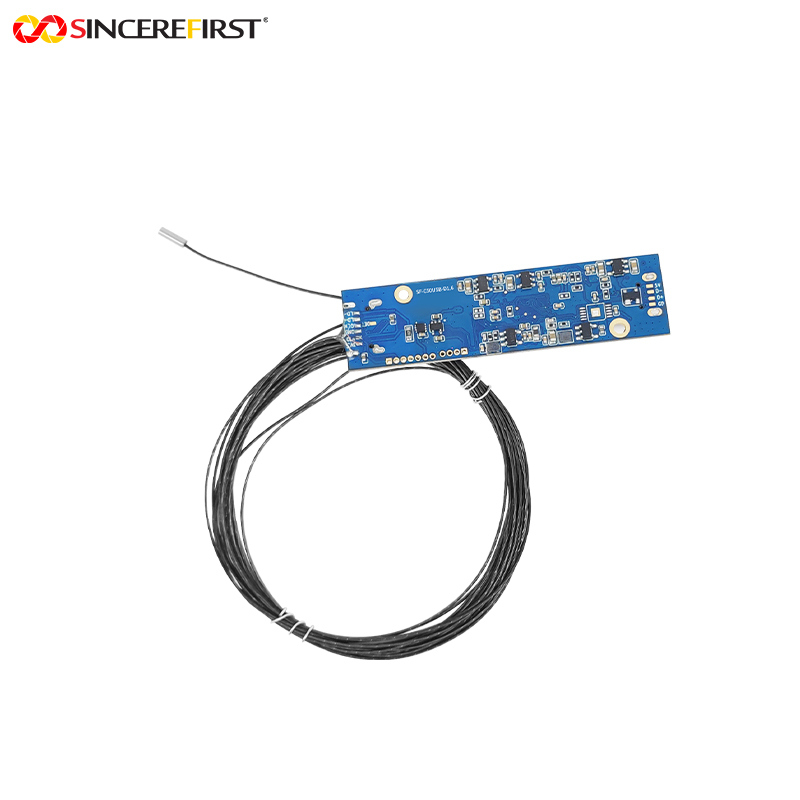

O módulo adota uma estrutura Separada, conectada à placa DSP por meio de fios de ligação. Sua lente de 1,6 mm com estrutura de aço combina tamanho fino e resistência estrutural, suportando classificação IP67 à prova de poeira e à prova d'água, e integra 4 luzes de preenchimento LED para complementar a luz em ambientes escuros. Em termos de interfaces, é equipado com uma porta Micro USB, suportando velocidade USB 2.0 e protocolo UVC, e é compatível com os principais sistemas operacionais. Fabricado com precisão por meio do processo SMT e do processo AA (Active Alignment), passou por vários testes e certificações internacionais, incluindo CE, FCC, RoHS e Reach, cobrindo totalmente os requisitos de desempenho, proteção e conformidade.
Recursos:
- Desempenho otimizado: A taxa de quadros de 720P@30FPS garante imagens suaves; o tamanho do pixel de 1,008μm complementa 4 luzes de preenchimento LED, restaurando detalhes nítidos mesmo em ambientes com pouca luz. O FOV amplo de 86°, combinado com o controle de baixa distorção, apresenta totalmente a área de detecção, reduzindo a distorção da imagem. Os formatos de saída duplos se adaptam à transmissão em tempo real e a cenários de arquivamento de alta definição.
- Adaptabilidade a condições de trabalho complexas: A lente de 1,6 mm com estrutura de aço atinge as características duplas de "fino + durabilidade"; a estrutura Separada reduz a dificuldade de integração do equipamento. A classificação IP67 à prova de poeira e à prova d'água resiste à imersão em líquidos e à erosão da poeira, e o material da estrutura de aço aumenta a resistência ao desgaste, tornando-o adequado para vários ambientes complexos, como desinfecção médica e contaminação industrial por óleo.

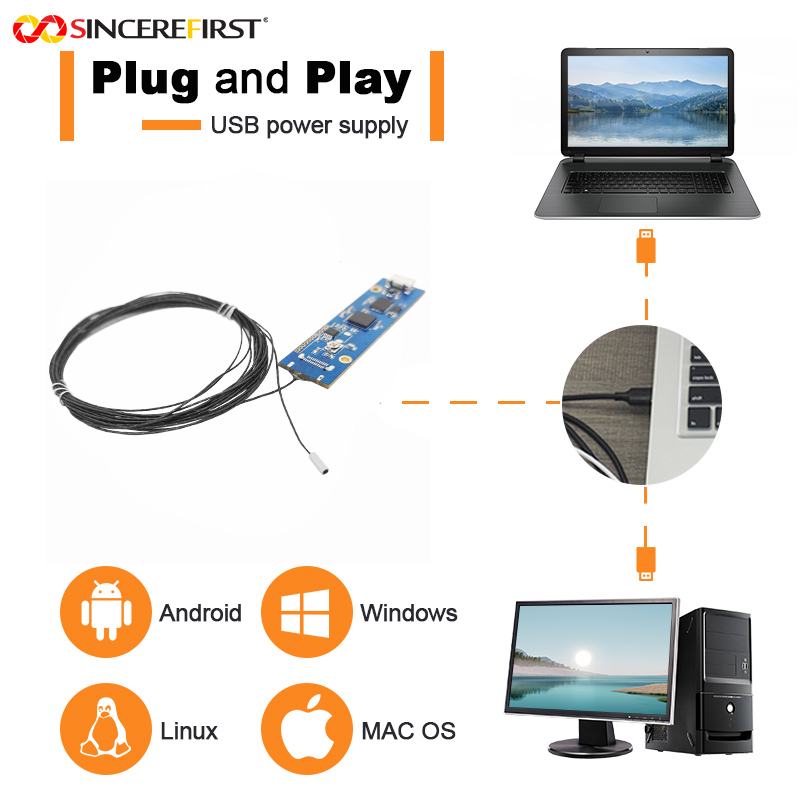

- Baixo limite de uso: A ampla faixa de foco de 5~50 mm cobre as necessidades de detecção de curta e longa distância, com o design de foco manual permitindo controle preciso. A interface Micro USB + protocolo UVC suporta plug-and-play, não exigindo desenvolvimento complexo de drivers, e é compatível com os principais sistemas operacionais, reduzindo significativamente os custos de adaptação e uso do equipamento terminal.
- Qualidade confiável: O processo SMT e o processo AA (Active Alignment) garantem consistência e estabilidade na produção em massa. O módulo passa totalmente por testes e certificações internacionais autoritativas, atendendo aos rigorosos padrões de segurança no campo médico e cumprindo os requisitos de proteção ambiental e conformidade nos campos de eletrônicos industriais e de consumo, proporcionando maior tranquilidade durante o uso.
Parâmetros técnicos:
| Nome do produto |
Módulo de câmera de endoscópio médico CMOS
|
|
Sensor
|
Sensor CMOS OCHFA10
|
| Resolução |
720x720 |
|
FOV
|
H86°*V86°
|
|
F.NO
|
5.0 |
|
Diâmetro
|
1,6 mm
|
|
Taxa máxima de quadros
|
30FPS
|
|
Interface
|
Micro, USB2.0 |
|
Garantia
|
10 anos
|
|
Certificação
|
CE, FCC, REACH, ISO, RoHS |
Aplicações:
- Laringoscópio descartável: A lente fina de 1,6 mm pode ser facilmente inserida na área da garganta; o design à prova d'água IP67 facilita a desinfecção em alta temperatura após a cirurgia para evitar infecções cruzadas. Imagem de alta definição 720P + luzes de preenchimento LED apresentam claramente o estado das cordas vocais e da mucosa da garganta, auxiliando os médicos no diagnóstico rápido de inflamação ou obstrução por corpo estranho.
- Endoscópio de inspeção interna para instrumentos de precisão: Adequado para manutenção interna de equipamentos de precisão, como movimentos de relógios e micro-motores. A lente de 1,6 mm pode penetrar em pequenas lacunas mecânicas; a alta resolução de 720×720 identifica com precisão problemas sutis, como desgaste de engrenagens e circuitos soltos, e o foco manual permite o foco flexível em peças-chave.
- Endoscópio de inspeção de tubos de ar condicionado doméstico: A interface Micro USB pode ser conectada diretamente a telefones celulares ou tablets para uso plug-and-play. A capacidade à prova de poeira e à prova d'água IP67 resiste à poeira e à água condensada em tubos de ar condicionado; a faixa de foco de 5~50 mm se adapta a tubos de diferentes diâmetros. Luzes de preenchimento LED + FOV amplo permitem a observação abrangente do acúmulo de poeira e mofo nas paredes internas dos tubos.
- Endoscópio dentário veterinário: Visando as necessidades de exame oral de animais de estimação, como gatos e cães. A lente fina de 1,6 mm evita o desconforto do animal de estimação; 4 luzes de preenchimento LED iluminam a parte profunda da cavidade oral. A imagem de alta definição 720P apresenta claramente problemas como cálculo dentário e inflamação gengival, e o efeito de baixa distorção permite que os veterinários diagnostiquem com precisão as condições.
Processo personalizado:
1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar o produto de alguma forma que você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de amostra
5. Determine os detalhes do amostra de desenvolvimento e o prazo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de amostra
7. Teste e envelhecimento em sua aplicação, resultados do teste de feedback, sem necessidade de modificar, produção em massa.
