Módulo de câmera endoscópica CMOS USB 2.0 para uso médico e industrial

Módulo de Câmera Endoscópica com Sensor CMOS USB 2.0 Médico e Industrial

Descrição do Produto:

• Este é um módulo de câmera endoscópica com sensor CMOS USB 2.0 médico e industrial, uma solução óptica que integra proteção robusta e excelente desempenho de imagem. Ele é equipado com um sensor de imagem CMOS colorido com 0,08MP de pixels, capaz de emitir imagens de resolução QVGA de forma estável a 240x320@30fps, e suporta dois formatos de saída (YUV e MJPEG) para atender às necessidades de transmissão e arquivamento em diferentes cenários. Em termos de desempenho óptico, o módulo apresenta um ângulo de visão diagonal de 105°, combinado com uma distância focal de 0,5 mm e uma ampla faixa de foco de 3~50 mm. Sua distorção TV é estritamente controlada abaixo de -10%, garantindo efetivamente a autenticidade da imagem, e suporta foco manual para travar com precisão os alvos de observação em diferentes distâncias.​

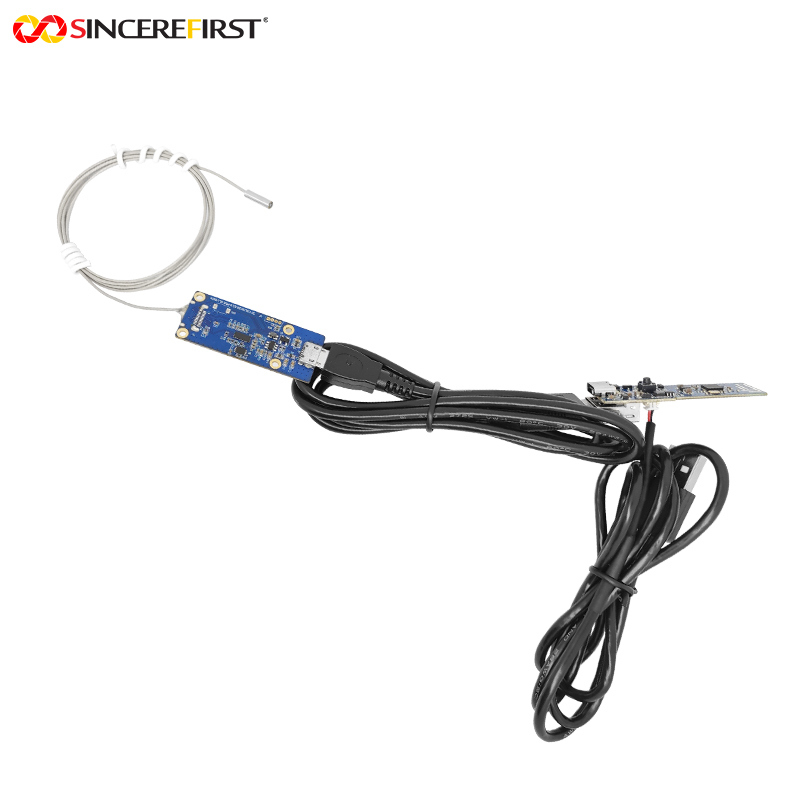

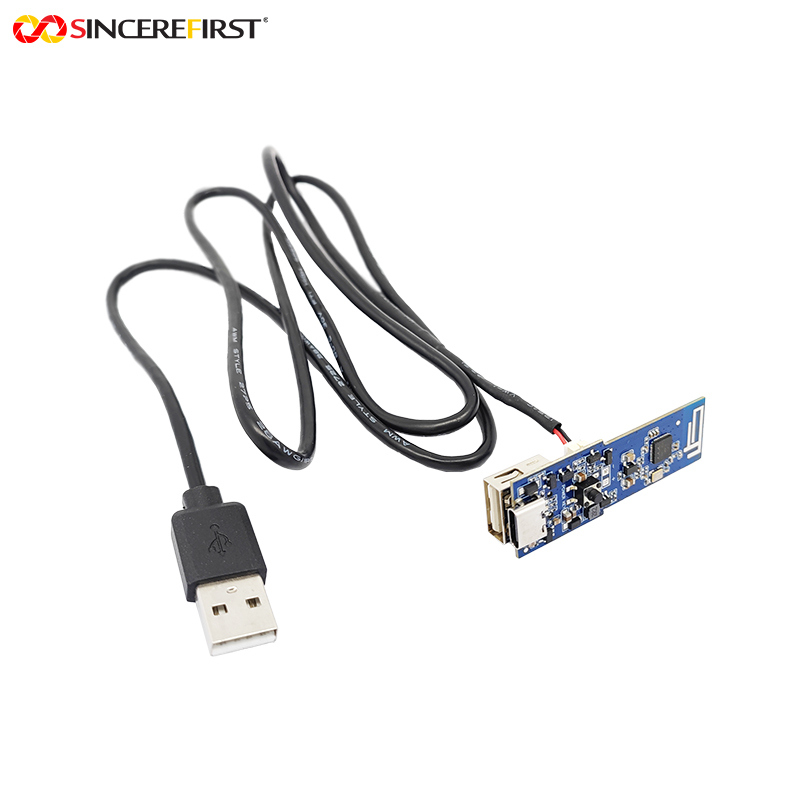

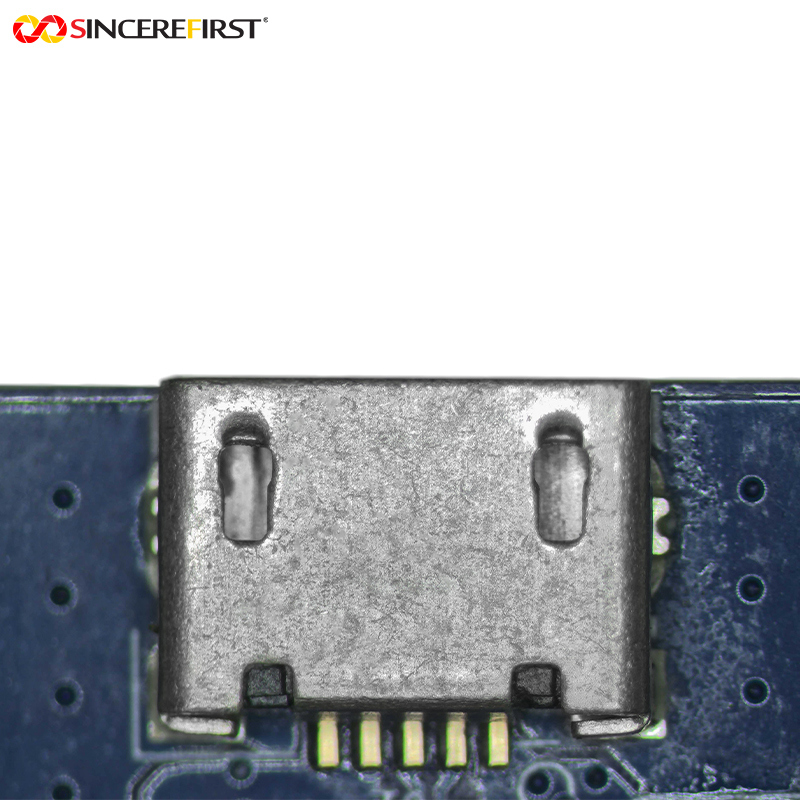

  Para o design estrutural, ele adota um esquema separado e alcança uma conexão de sinal estável com a placa DSP via ligação por fio. A placa DSP é equipada com uma interface Micro USB, suportando velocidade de transmissão USB 2.0 e protocolo UVC, permitindo a conexão rápida a dispositivos sem drivers adicionais. A lente adota um design fino de 2,8 mm de diâmetro com uma carcaça externa de aço e, ao mesmo tempo, possui resistência a poeira e água IP67. Ele integra 4 luzes de preenchimento LED tipo 0201 para garantir a imagem em ambientes com pouca luz. O produto é fabricado usando processos SMT e AA (Active Alignment) de alta precisão e passou por várias certificações internacionais, incluindo FCC, CE, Reach e RoHS, garantindo a conformidade com os padrões de qualidade e os requisitos ambientais dos principais mercados globais.
•

Recursos:

• Capacidade de Operação para Todas as Condições Climáticas: A classificação de proteção IP67 permite que o módulo opere continuamente por 30 minutos a uma profundidade de água de 1 metro e impeça completamente a intrusão de poeira. Este recurso quebra as limitações de uso dos endoscópios tradicionais, permitindo que ele mantenha um desempenho estável em ambientes extremos, como umidade, poeira e situações que exigem limpeza e desinfecção, expandindo significativamente seu escopo de aplicação.​
• Excelente Estabilidade: O processo SMT garante uma conexão firme dos componentes da lente, reduzindo o risco de destacamento durante o uso a longo prazo; o processo AA alcança o alinhamento de alta precisão dos componentes ópticos, garantindo um desempenho de imagem consistente de cada módulo e reduzindo problemas de adaptação causados por diferenças de lote.​
• Imagem Precisa: Beneficiando do controle de distorção TV abaixo de -10%, combinado com um amplo ângulo de visão de 105°, ele pode reproduzir com precisão a forma geométrica e a posição relativa dos objetos em inspeções industriais complexas. Este recurso de imagem de alta fidelidade fornece uma base visual confiável para medição de precisão e análise de defeitos, evitando efetivamente erros de julgamento.​

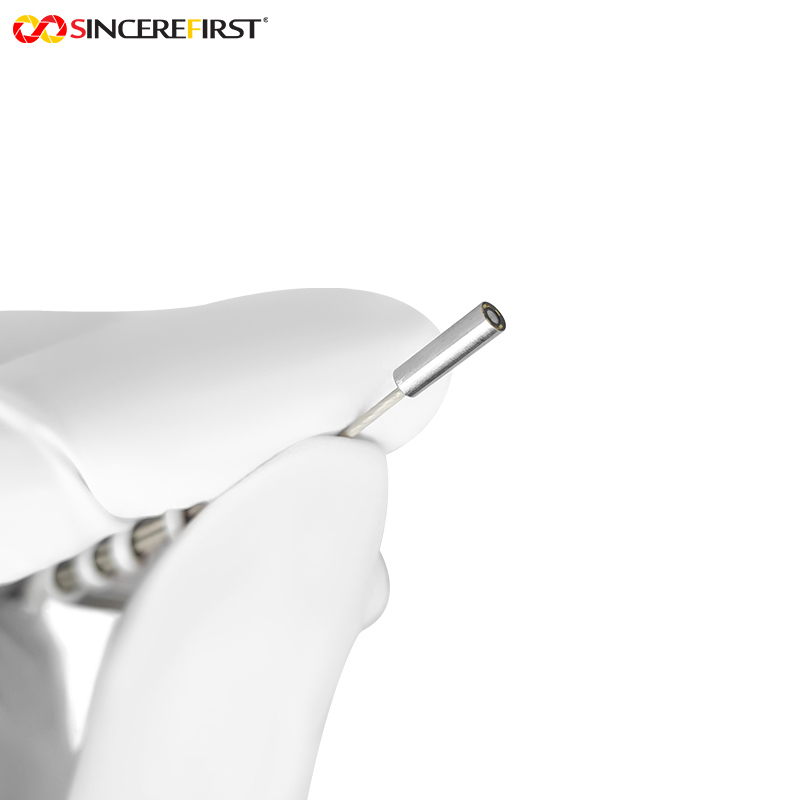

• Tamanho Compacto: A lente de carcaça de aço de 2,8 mm de diâmetro pode facilmente penetrar em espaços estreitos dentro de dispositivos eletrônicos e interfaces de tubulação—áreas que as lentes tradicionais são difíceis de alcançar. Além disso, o material da carcaça de aço reduz o desgaste da lente ao se mover em espaços estreitos, prolongando sua vida útil.

Parâmetros Técnicos:

Aplicações:

1. Inspeção de Equipamentos Industriais: Adequado para detecção de folga e oxidação de terminais em gabinetes de distribuição de energia e conversores de frequência. A lente de 2,8 mm penetra nas fendas do gabinete; a proteção IP67 impede a intrusão de poeira; as luzes de preenchimento LED iluminam áreas escuras; o formato YUV permite a transmissão de imagem em tempo real.​
2. Inspeção de Estruturas de Edifícios: Usado para detecção de traças e rachaduras em vigas e colunas de madeira de edifícios antigos. O ângulo amplo de 105° reduz o contato frequente com o edifício; a distância focal de 0,5 mm captura claramente a textura da madeira; o formato MJPEG armazena imagens para fácil análise subsequente.​
3. Inspeção de Tubulações de Eletrodomésticos: Destina-se à inspeção de gelo e corrosão de tubulações de evaporadores em condicionadores de ar e refrigeradores. A proteção IP67 resiste à umidade; a lente de 2,8 mm entra nas curvas das tubulações; a distorção TV abaixo de -10% garante que a forma da tubulação não se estique.​
4. Inspeção de Animais de Estimação: Usado para detecção de objetos estranhos no esôfago e intestinos de animais de estimação. IP67 facilita a desinfecção em alta temperatura para evitar infecções; o foco manual mostra claramente objetos estranhos; o formato YUV permite a transmissão de imagem em tempo real.​
5. Manutenção de Equipamentos de Combate a Incêndios: Para inspeção de danos em gabinetes de distribuição de energia e gabinetes de controle após incêndios. IP67 resiste a manchas de água e poeira; as luzes de preenchimento LED iluminam interiores escuros; o ângulo amplo de 105° permite a observação geral; MJPEG armazena imagens danificadas.

Processo Personalizado:

1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar o produto de alguma forma que você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de Amostra
5. Determine os detalhes do amostra de desenvolvimento e o prazo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificar, produção em massa.
