3.5mm Diâmetro BF2013 Sensor Modulo de câmera de endoscópio industrial LED sem fio

3.5mm Diâmetro BF2013 Sensor Modulo de câmera de endoscópio industrial LED sem fio

Descrição do produto:

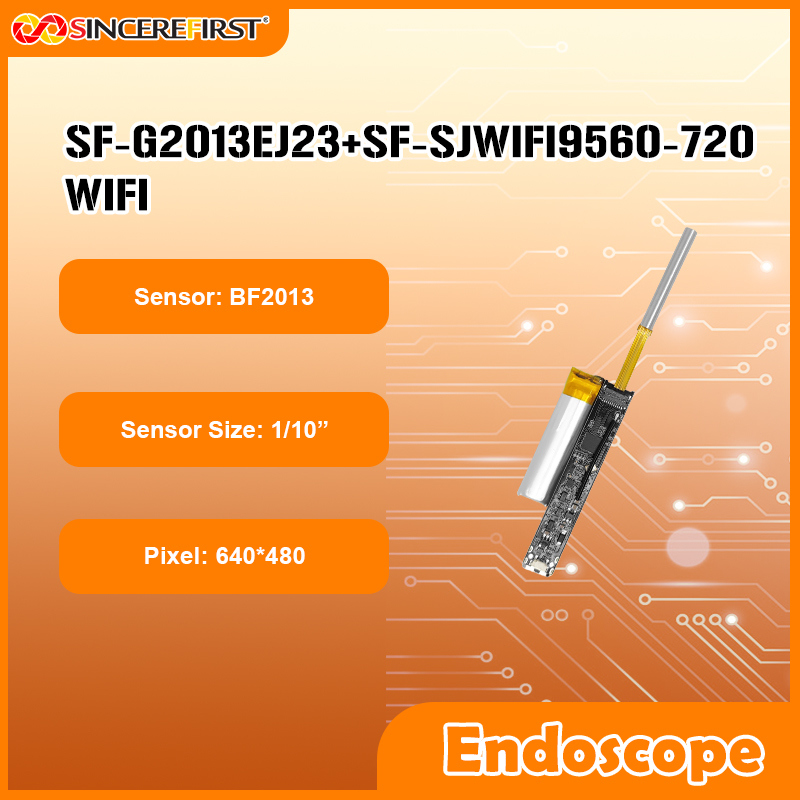

• Isto é um 3,5 mm de diâmetroSensor BF2013 LED sem fiosModulo de câmera de endoscópio industrial, cujo núcleo é o sensor de imagem de cor CMOS BF2013, que possui 300.000 pixels efetivos, suporta saída de resolução VGA 640×480,e oferece uma taxa de quadros máxima de 30FPSO sensor mede 1/31 polegada de tamanho, com uma dimensão de pixel único de 2,25μm × 2,25μm ¢ design que melhora significativamente a sensibilidade à luz.O seu sistema óptico oferece um campo de visão de 88°, e o intervalo de focagem preciso de 20×60 mm combina perfeitamente com o círculo de imagem máximo de 4,8 mm, tornando-o ideal para necessidades de observação de curta distância.É adotado um mecanismo de focagem manual para assegurar imagens nítidas a várias distâncias de trabalho- Não.

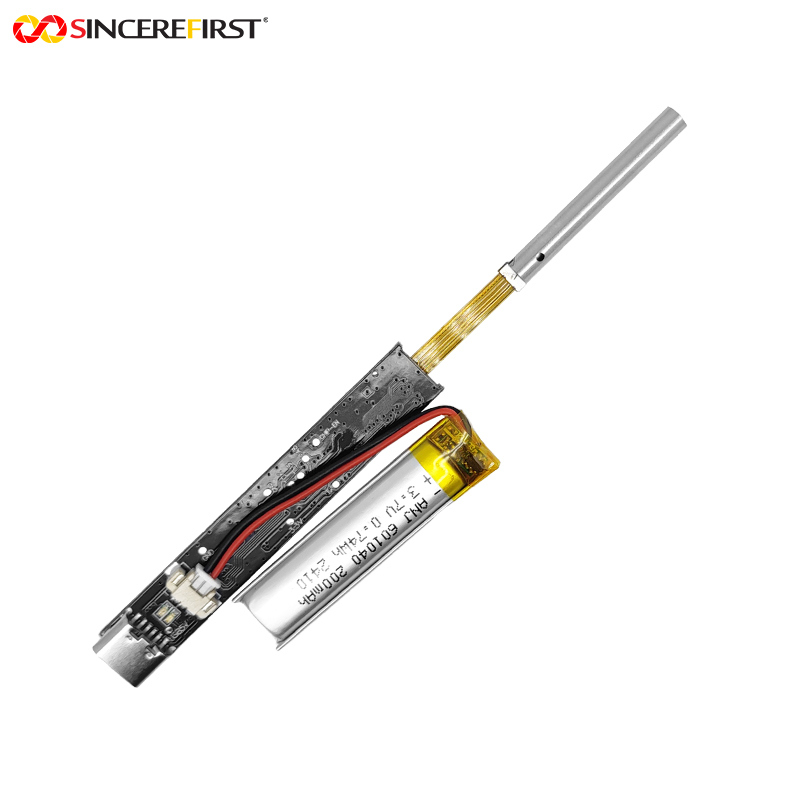

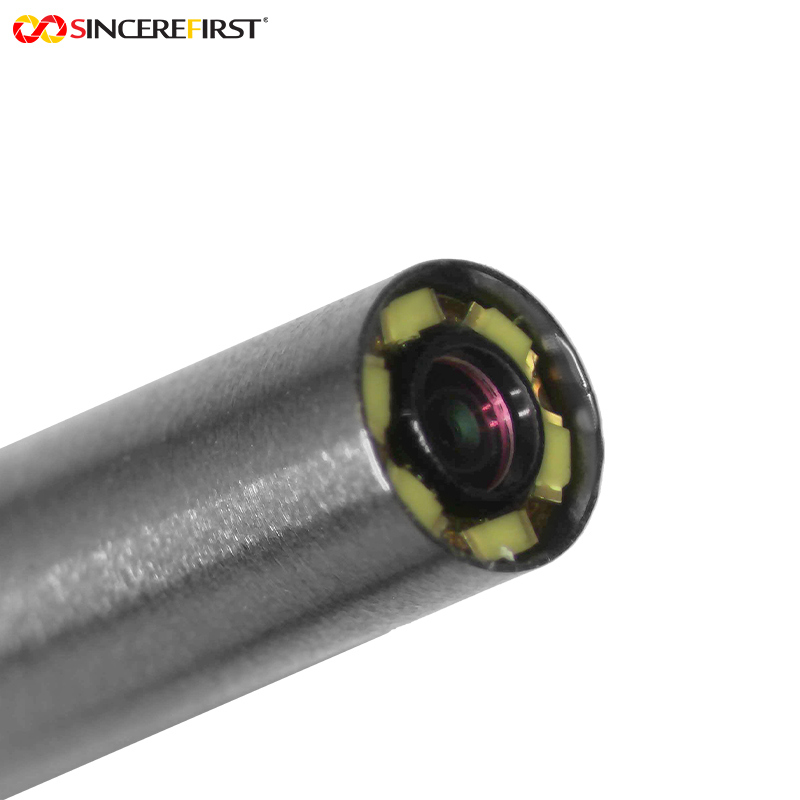

  O módulo apresenta um projeto estrutural integrado; a sua lente ultra-fina de 3,5 mm é protegida por uma concha de aço de alta resistência,e o interior integra 6 0402 micro luzes de enchimento LED para fornecer iluminação uniforme em ambientes escurosOs dados são transmitidos através de uma interface paralela DVP, e o módulo pode ser flexivelmente emparelhado com uma placa de desenvolvimento e conectado a um módulo WiFi,que permitam uma ligação de modo duplo com fios e sem fios, compatível com vários dispositivos terminais, tais como telemóveis e computadoresTodo o processo de fabricação utiliza o processo SMT (Surface Mount Technology) e AA (Active Alignment),assegurar que o produto apresenta um excelente desempenho óptico e uma qualidade estável de produção em massa.
•

Características:

Solução de ligação inteligente com compatibilidade multi-interface

1. A ligação com fio baseada na placa de desenvolvimento permite uma transmissão de dados estável e fiável, enquanto o módulo WiFi proporciona a máxima conveniência para a detecção móvel.
2. A concepção de modo duplo permite aos utilizadores selecionar de forma flexível o método de ligação de acordo com as necessidades do local, equilibrando a estabilidade do sistema e a flexibilidade operacional.
3. Os protocolos de interface abrangentes suportam o acesso a vários dispositivos terminais, reduzindo consideravelmente a dificuldade de integração do sistema.


Confiabilidade da imagem garantida pela fabricação de precisão

1. O processo AA garante um alinhamento preciso entre o centro óptico de cada módulo e o sensor, eliminando a distorção das bordas e a distorção da imagem.
2. A tecnologia SMT permite a montagem de componentes eletrónicos de elevada precisão, garantindo a estabilidade do desempenho do módulo durante a utilização a longo prazo.
3. A estrutura da lente protegida por uma concha de aço resiste eficazmente aos impactos externos, adaptando-se a vários ambientes de trabalho complexos.

Profissionalmente Otimizado Projeto de Sistemas Ópticos

1. A combinação perfeita de um campo de visão de 88° de largura e de uma gama de focagem de 20×60 mm equilibra o âmbito de observação e a apresentação de detalhes.
2. O layout científico de 6 luzes de enchimento LED elimina sombras durante a fotografia de curta distância, proporcionando uma iluminação uniforme sem pontos cegos.
3. O tamanho de pixel de 2,25 μm melhora significativamente a qualidade da imagem em ambientes de pouca luz, resultando em menos pontos de ruído da imagem.

Parâmetros técnicos:

Aplicações:

1Monitorização e manutenção em linha de equipamentos industriais
Adequado para a inspecção da condição interna dos equipamentos mecânicos, inspecção da solda de tubos e inspecção da qualidade dos componentes de precisão.
A conectividade sem fios facilita a movimentação flexível em estruturas de equipamento complexas, ao passo que a conectividade por fios satisfaz as necessidades de monitorização fixa a longo prazo.
O seu pequeno diâmetro e a sua estrutura robusta permitem-lhe atingir áreas de difícil acesso para as ferramentas tradicionais para inspecção.

2Investigação científica, ensino e análise experimental
Amplamente utilizado em cenários como observação de anatomia biológica, ensino de estrutura mecânica e análise de superfície de materiais.
A função de transmissão de vídeo em tempo real suporta a observação simultânea por várias pessoas, aumentando a interação do ensino e a eficiência experimental.
O mecanismo de focagem manual satisfaz as necessidades de observação de diferentes níveis de ampliação, adaptando-se aos diversos requisitos experimentais.

3. Detecção profissional em indústrias especiais
No domínio da manutenção automóvel, é utilizado para o diagnóstico de falhas de componentes essenciais, tais como interiores do motor e caixas de velocidades.
Na engenharia da construção, é adequado para inspecção e avaliação de espaços ocultos, tais como interiores de paredes e lacunas de tubulação.
Durante as inspecções de segurança, permite a inspecção rápida de áreas especiais, como canais de ventilação e entreplanos de equipamento.

4. Inspecção clínica médica e veterinária
Adequado para aplicações de observação médica superficial, tais como exames orais e diagnóstico cutâneo.
No domínio veterinário, pode ser utilizado para inspecções de rotina de animais de estimação ̇ cavidades bucais, canais auditivos e outras partes.
O projeto integrado facilita a desinfecção e a manutenção, cumprindo os requisitos de higiene para uso médico.

Processo personalizado:

1Pode fornecer desenhos ou amostras, bem como solicitar documentação eA nossa equipa de engenheiros.
2Comunicação ou reunião
3Vamos comunicar com você em detalhes para determinar o produto que você precisa e tentar definir o produto mais adequado para você
De acordo com as suas necessidades.
4Desenvolvimento da amostra
5Determinar os pormenores da A Comissão deve comunicar a todos os Estados-Membros os resultados da sua análise e os prazos de entrega.
6. Teste de amostras
7- Teste e idade na sua aplicação, resultados de teste de feedback, sem necessidade de modificação, produção em massa.
