0.9mm Diameter OCHTA10 Image Sensor USB Endoscope Camera Module

Módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro

  • Nome do produto
    Módulo de câmera para endoscópio com diâmetro de 0,9 mm
  • Sensor
    OCHTA10 CMOS
  • Tamanho do sensor
    1/31 polegada
  • Fov
    120 °
  • Resolução
    400x400
  • Marca
    SincereFirst
  • Garantia
    10 anos
  • Tipo
    Modulo de câmara de endoscópio industrial
  • Lugar de origem
    Guangdong, China
  • Marca
    SINCERE FIRST
  • Certificação
    CE, FCC, RoHS, REACH, ISO
  • Número do modelo
    SF-TA10USB-D0.9+SF-C20-USB
  • Quantidade de ordem mínima
    5pcs
  • Preço
    negotiable
  • Detalhes da embalagem
    Pacote, caixa de caixa
  • Tempo de entrega
    7 - 15 dias de trabalho
  • Termos de pagamento
    L/C, Western Union, T/T, MoneyGram, Paypal e outros
  • Habilidade da fonte
    350000 PCs / mês

Módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro

Módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro

Módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro 0

Descrição do Produto:

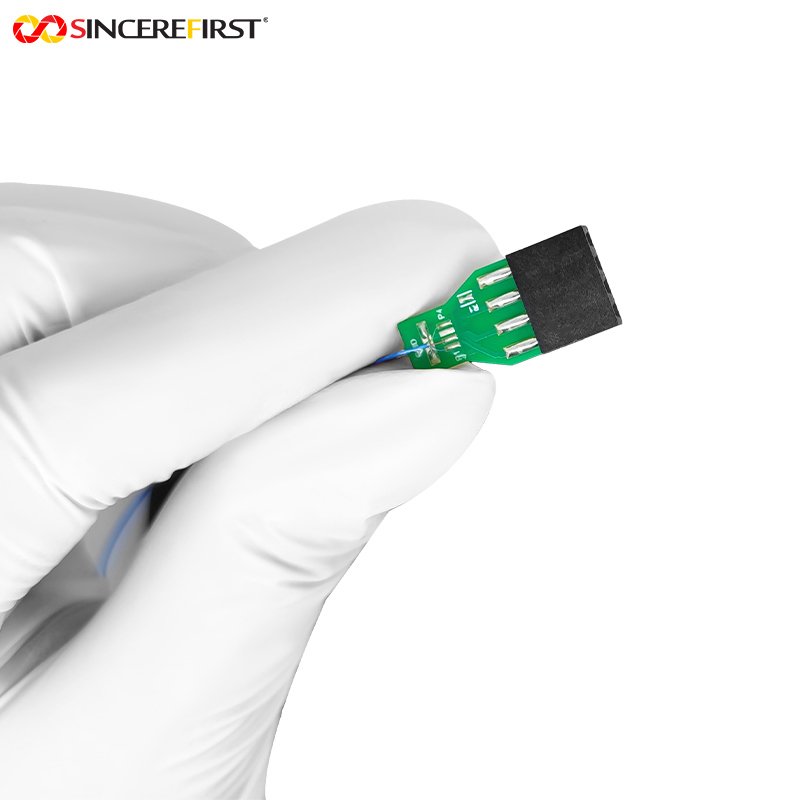

  • Este módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro é um dispositivo de nível profissional desenvolvido para necessidades de observação de alta precisão em espaços estreitos. Sua configuração principal é construída em torno dos objetivos duplos de miniaturização e alta definição. Ele apresenta o sensor de cor CMOS OmniVision OCHTA10, que emite imagens coloridas com resolução de 400x400. Juntamente com uma taxa de quadros máxima de 30 FPS, garante vídeo suave, sem interrupções e sem borrões durante a observação dinâmica. O tamanho do sensor é de apenas 1/31 polegada, com um tamanho de pixel de 1,008μm x 1,008μm, alcançando excelente sensibilidade à luz e captura de detalhes em um formato extremamente compacto. A parte da lente adota um design de campo de visão amplo de 120°, com um diâmetro de apenas 0,9 mm, e suporta foco manual para ajuste flexível de clareza com base na distância de observação. O produto usa um design estrutural destacável, onde a sonda da câmera se conecta à unidade de processamento por meio de um conector de 4 pinos, reduzindo significativamente as restrições de instalação e operação em espaços confinados. Além disso, o módulo vem com uma placa DSP que suporta velocidade USB 2.0, com uma interface Tipo-C e compatibilidade com o protocolo UVC para conexão rápida a vários dispositivos inteligentes. Uma placa de desenvolvimento extra com interface HDMI também é fornecida. Todo o processo de fabricação utiliza rigorosamente a tecnologia SMT e o alinhamento ativo AA, garantindo a estabilidade do dispositivo e a precisão da observação, desde a configuração do hardware até a produção.

Recursos:

1. Miniaturização Extrema: A combinação de um sensor ultrapequeno de 1/31 polegada e uma lente de 0,9 mm de diâmetro permite que o módulo acesse facilmente espaços extremamente estreitos que os endoscópios tradicionais não conseguem alcançar. O design destacável elimina ainda mais as restrições de instalação, e o método de conexão leve de 4 pinos impede que a unidade de processamento interfira no movimento da sonda, tornando-o adequado para ambientes de observação mais complexos.



2. Equilíbrio entre Detalhe e Campo de Visão: O pequeno tamanho de pixel de 1,008μm captura com precisão os detalhes finos do objeto de observação (por exemplo, arranhões na superfície do material, microlesões), enquanto a resolução de 400x400 garante a clareza da imagem. O campo de visão amplo de 120° cobre uma área de observação mais ampla, reduzindo a necessidade de ajustes frequentes da sonda. Isso equilibra efetivamente o "detalhe local" com o "contexto geral", aumentando a eficiência da observação.

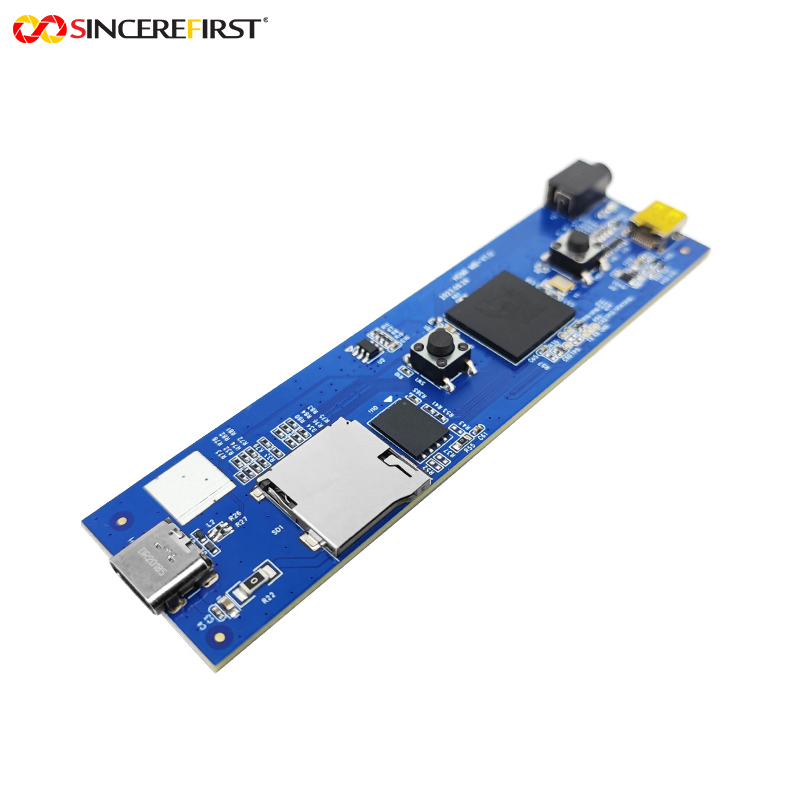

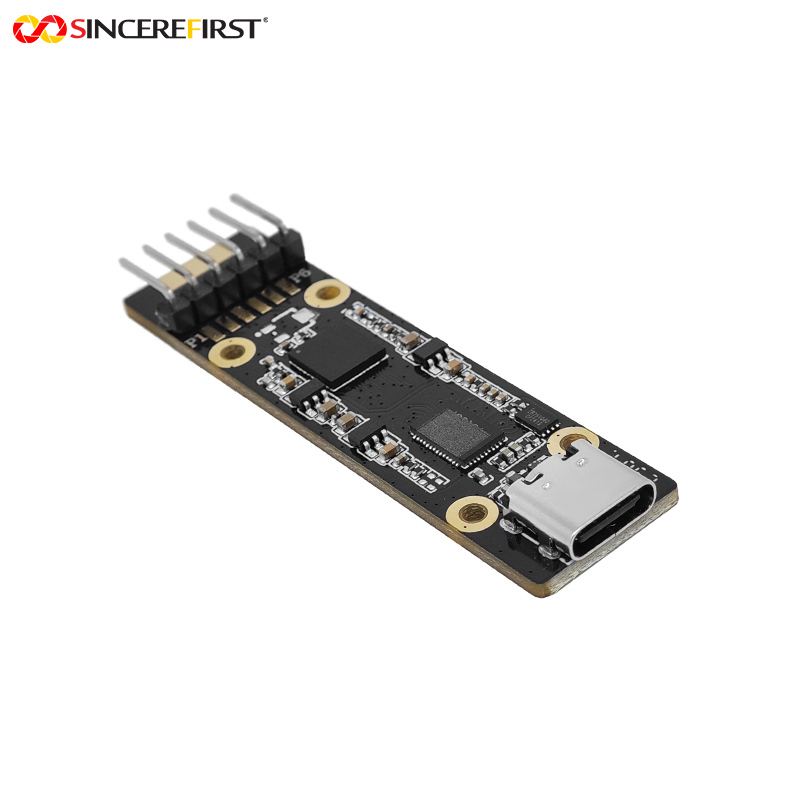

3. Adaptação Flexível de Cenários: A combinação de interface Tipo-C + protocolo UVC suporta plug-and-play, permitindo a conexão direta a computadores, tablets e outros dispositivos para armazenamento de imagens, análise e pós-processamento, com velocidade USB 2.0 garantindo transferência de dados suave. A placa de desenvolvimento HDMI atende às necessidades de observação em tempo real, fornecendo saída de imagem sem latência e não compactada diretamente para uma tela sem depender de drivers de software. A capacidade de alternar entre essas duas interfaces com base na necessidade atende a diversas necessidades de observação e processamento de dados em diferentes cenários.



4. Confiabilidade do Processo: A tecnologia SMT permite a soldagem de componentes de alta precisão, reduzindo o risco de falhas causadas por mau contato durante o uso a longo prazo. O processo AA garante o alinhamento óptico preciso entre a lente e o sensor, evitando a degradação da qualidade da imagem devido a desvios de montagem. Ele mantém o desempenho de observação estável, mesmo sob repetidas conexões/desconexões e ajustes frequentes.



5. Alta Usabilidade: O design de foco manual elimina a necessidade de algoritmos complexos de foco automático, permitindo que os usuários ajustem rapidamente a clareza com base nas necessidades reais e reduzindo o tempo de depuração do dispositivo. A natureza plug-and-play do protocolo UVC e da interface HDMI significa que nenhum driver profissional ou instalação de software é necessária, permitindo que usuários iniciantes e profissionais comecem a operar rapidamente.





Parâmetros Técnicos:

Nome do Produto

Módulo de Câmera Endoscópica de 120 Graus 400x400

Sensor

OCHTA10 CMOS

Resolução 400x400

FOV

120°

Tamanho do Sensor

1/31"

Diâmetro

0,9 mm

Recursos

Separado Módulo de Câmera Endoscópica

Interface

 USB2.0 Tipo-C, HDMI

Garantia

10 Anos

Pinagem

4PIN


Aplicações:

Pesquisa Científica e Análise Laboratorial: Usado em pesquisa biológica para observar a atividade de microrganismos ou estruturas de raízes de plantas; em ciência dos materiais para inspecionar a microestrutura interna de materiais compósitos ou detectar danos. Sua portabilidade é ideal para se mover entre diferentes estações de trabalho em um laboratório.



Inspeção de Segurança e Antiterrorismo: O pessoal de segurança pode usá-lo para inspecionar espaços ocultos, como pacotes suspeitos, partes inferiores de veículos ou cavidades de paredes. Sua capacidade de plug-and-play rápido permite a implantação rápida em cenários de inspeção de emergência.



Fabricação e Reparo de Eletrônicos: Os técnicos podem acessar facilmente o interior de dispositivos eletrônicos de precisão, como smartphones e computadores, para inspecionar visualmente os componentes em placas de circuito, a qualidade das juntas de solda ou solucionar falhas. É uma ferramenta poderosa para reparos de precisão e controle de qualidade.



Treinamento e Demonstração Educacional: Em processos de ensino profissionalizantes, como reparo automotivo, arqueologia ou restauração de obras de arte, os instrutores podem usar este módulo para projetar detalhes operacionais em uma tela em tempo real, tornando o processo de ensino mais intuitivo e vívido, aprimorando assim a eficácia educacional.


Módulo de câmera endoscópica USB com sensor de imagem OCHTA10 de 0,9 mm de diâmetro 1

Processo Personalizado:

1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar qual produto você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.

4. Desenvolvimento de Amostra
5. Determine os detalhes da amostra de desenvolvimento e o prazo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificação, produção em massa.
