Módulo de câmera de endoscópio CMOS integrado LED industrial e médico

Módulo Nu de Câmera de Endoscópio CMOS Integrado LED Industrial e Médico

Descrição do Produto:

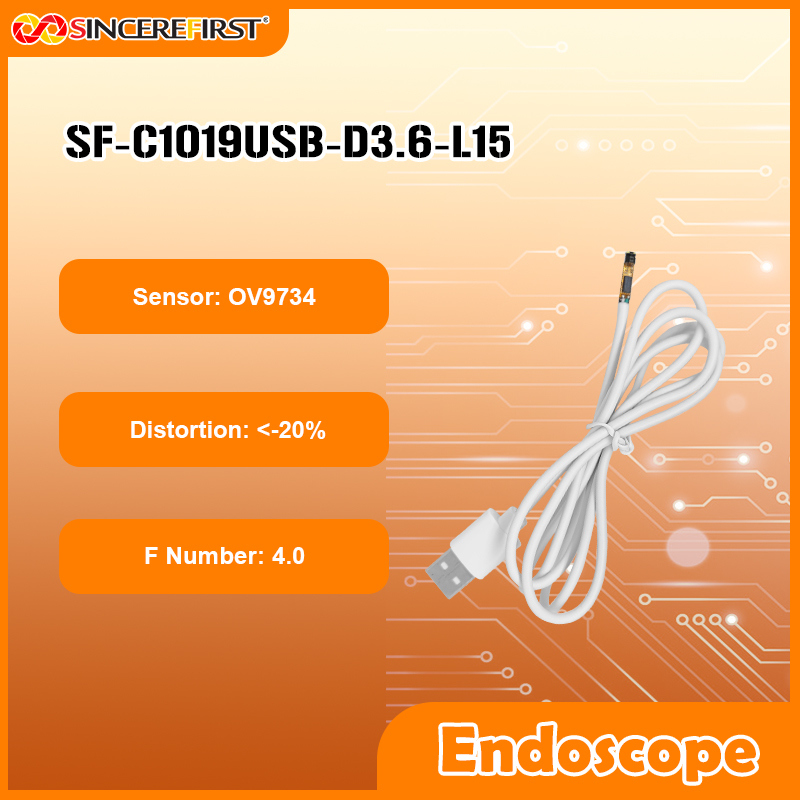

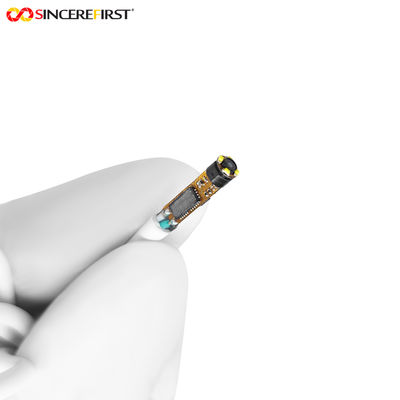

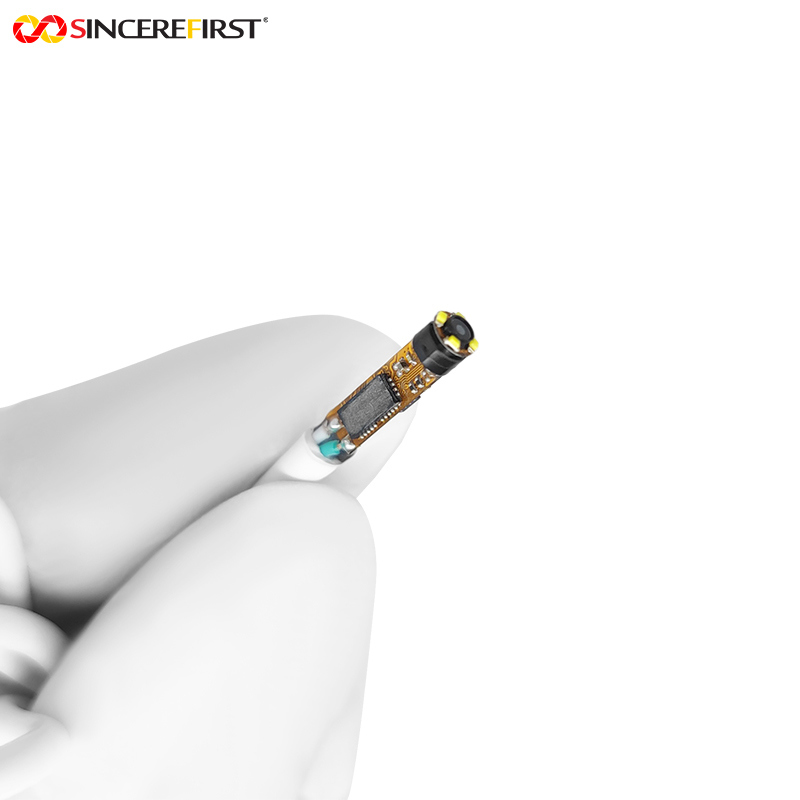

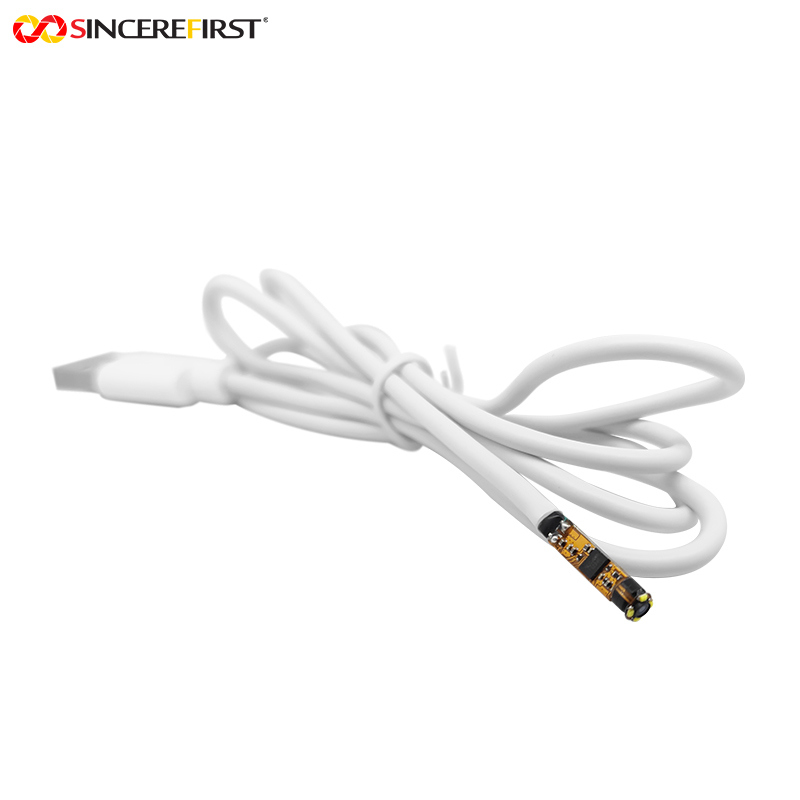

• Este é um módulo nu de câmera de endoscópio CMOS integrado LED industrial e médico, que adota o sensor de imagem OmniVision OV9734. Ele apresenta uma especificação de pixel de 1MP, capaz de gerar imagens com resolução de 1280x720 e suportando uma taxa de quadros máxima de 30FPS, atendendo aos requisitos de fluidez para observação dinâmica. Com um tamanho de sensor de 1/9 polegada e um tamanho de pixel de 1,4μm x 1,4μm, ele equilibra o desempenho de detalhes da imagem em um design miniaturizado. Em termos de configuração óptica, o módulo é equipado com uma abertura F4.0 e uma distância focal de 1,25 mm, com uma faixa de foco cobrindo 10-100 mm, um DFOV (campo de visão diagonal) de 90° e distorção controlada em < -20%. Ele adota um método de foco manual, combinado com uma lente de 3,6 mm de diâmetro e um design integrado, proporcionando maior flexibilidade de integração na forma de um módulo nu. Além disso, a lente integra 4 contas de LED para garantir a iluminação em ambientes escuros, e o processo de produção adota a tecnologia SMT e o processo AA para garantir a estabilidade do produto.

Características:

1. Equilibrando mini e capacidade de imagem: A combinação de um sensor de 1/9 polegada e pixels de 1,4μm x 1,4μm alcança um equilíbrio entre design compacto e qualidade de imagem nítida com um diâmetro de lente fino de 3,6 mm, tornando-o adequado para operação em espaços estreitos.
2. Desempenho óptico adaptando-se a todos os cenários: O campo de visão de 90° facilita o domínio rápido de layouts de cena em larga escala, a faixa de foco de 10-100 mm permite a comutação precisa entre observação de detalhes de curto alcance e apresentação panorâmica de médio alcance, e a baixa distorção de < -20% reduz a distorção da imagem.
3. Operação e confiabilidade excepcionais: O design de foco manual fornece controle preciso, a tecnologia SMT e o processo AA garantem a precisão do alinhamento da lente e do sensor, e os 4 LEDs integrados fornecem luz suplementar estável para ambientes escuros.

4. Alta flexibilidade de integração: A forma do módulo nu é conveniente para os fabricantes downstream realizarem o desenvolvimento secundário de acordo com as necessidades, e o design integrado melhora a adaptabilidade da instalação.

Parâmetros Técnicos:

Campo de inspeção industrial:

Pode ser usado para detecção de corrosão da parede interna de tubulações, inspeção da estrutura interna do motor, etc. O diâmetro de 3,6 mm penetra facilmente em canais estreitos, o campo de visão de 90° cobre rapidamente a área de detecção e o foco próximo de 10 mm pode identificar arranhões finos ou desgaste de nível de 0,1 mm.Campo de diagnóstico auxiliar médico:
Adequado para exames de endoscopia, como trato digestivo e trato respiratório. A alta taxa de quadros garante a imagem dinâmica em tempo real, a luz suplementar LED garante o brilho da imagem em ambientes internos escuros do corpo e a característica de baixa distorção melhora a precisão da observação da lesão.Campo de detecção de eletrônicos de precisão:

Pode observar estruturas finas, como juntas de solda de placas de circuito e pinos de chip. A alta integração do módulo nu é conveniente para combinar com equipamentos de detecção, e o foco manual pode capturar com precisão o estado detalhado dos componentes eletrônicos.Processo Personalizado:

1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por

nossa equipe de engenharia.2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar qual produto você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de Amostra
5. Determine os detalhes da
amostra de desenvolvimento e o tempo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo. 6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificar, produção em massa.
