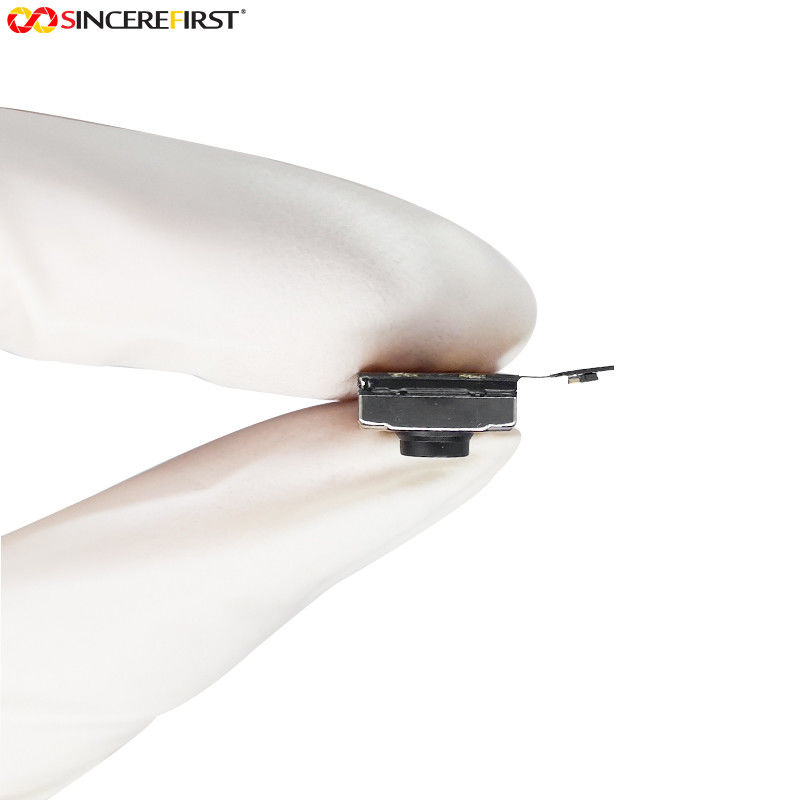

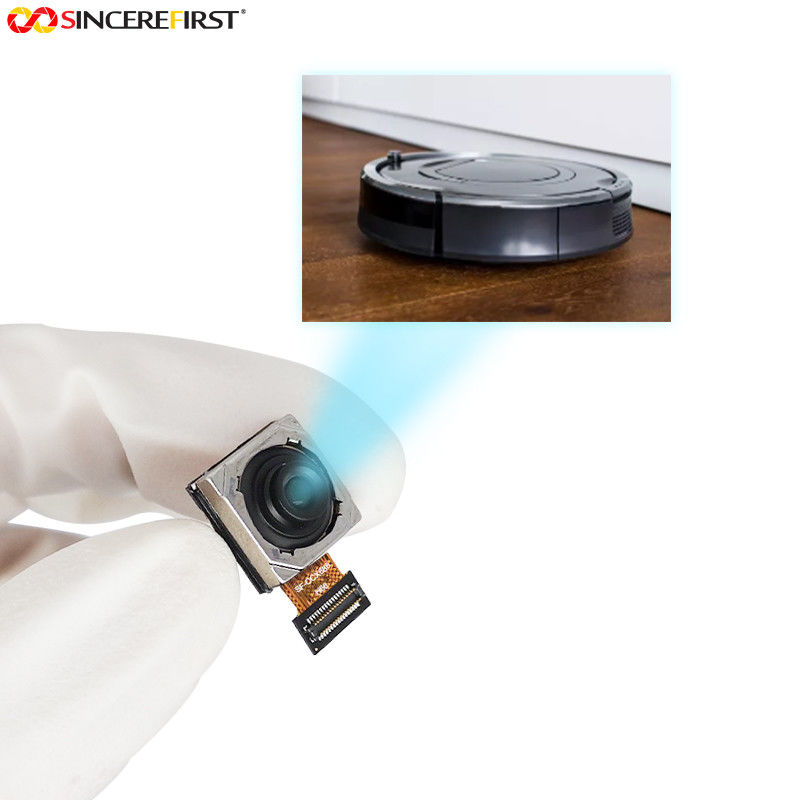

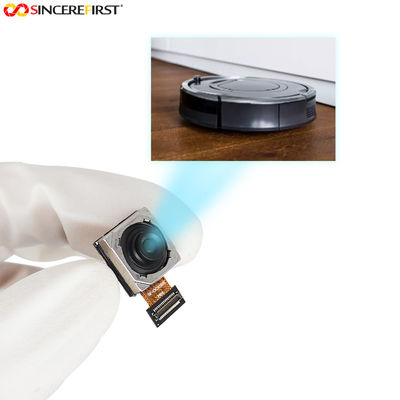

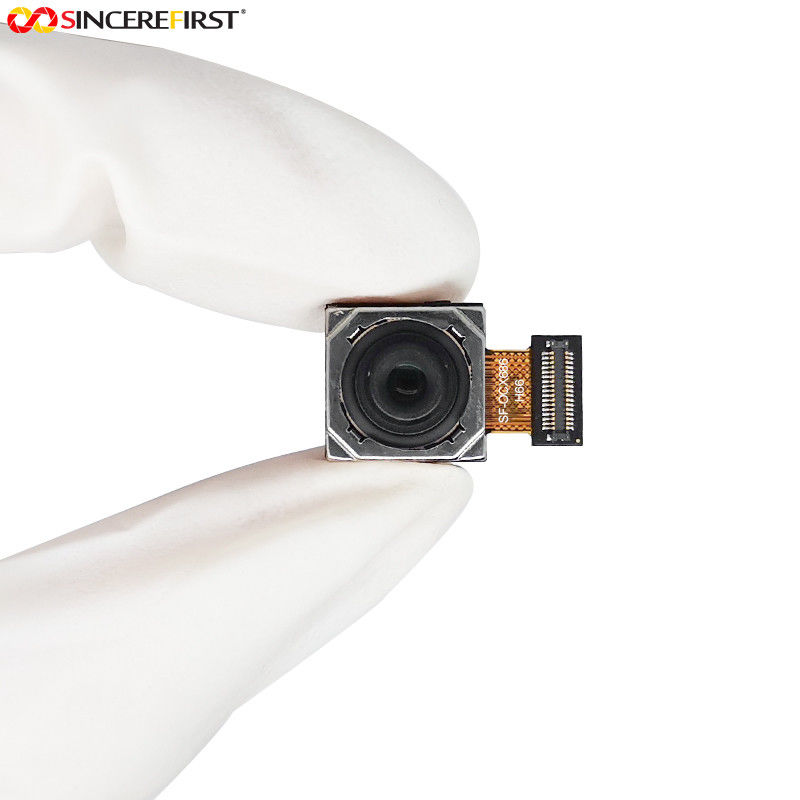

Lente 6P mega do pixel 1/1.73 do módulo 64 da câmera de Sony IMX686 FPC

Auto módulo móvel da câmera do sensor da imagem do foco 64mp Sony IMX686

Specificaitons

Descrição

IMX686 é uns 9,251 milímetros diagonal (tipo - 1/1,73) o tipo ativo sensor empilhado do pixel do CMOS de 64 Mega-pixéis da imagem com uma disposição quadrada do pixel. Adota o sensor para trás-iluminado e empilhado de Sony do CMOS da imagem para conseguir a imagem de alta velocidade que capturam por circuitos do conversor do A/D da paralela da coluna e a imagem alta do sensibilidade e a de baixo nível de ruído (que compara com o sensor convencional da imagem do CMOS) através da estrutura iluminada parte traseira do pixel da imagem latente. O filtro do mosaico da cor preliminar do pigmento de R, de G, e de B é empregado. Opera-se com quatro tensões de fonte de alimentação: o analógico 2,9 V e 1.8V, 1,1 V digitais e 1,8 V para a relação do entrada/saída e consegue o consumo da baixa potência. Além, este produto é projetado para o uso no PC do celular e da tabuleta. Ao usar isto para uma outra aplicação, Sony Semiconductor Solutions Corporation não garante a qualidade e a confiança do produto. Consequentemente, não use isto para aplicações diferentes do PC do celular e da tabuleta. Consulte seu representante de vendas de Sony Semiconductor Solutions Corporation se você tem quaisquer perguntas.

Características

◆sensor Para trás-iluminado e empilhado da imagem do CMOS

◆Arranjo do filtro de cor da codificação de Bayer do quadrilátero (QBC)

◆Foco da detecção da fase auto (PDAF)

◆Pixel adjacente adjacente alto Binning V2H2 de Binning do pixel de 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 da definição de 30fps@Full da taxa de quadros (Re-mosaico de QBC) (16:9) 240fps@2x2 (16:9)

◆Sinal alto à relação de ruído (SNR)

◆Operação dupla da sincronização do sensor

◆2D correção dinâmica incorporado do pixel do defeito (DPC)

◆Lente que protege a correção (LSC)

◆Sensor de temperatura incorporado

◆Formato video da saída de 10 CRUS, 8 CRUS, RAW14 (QBC HDR sem Tone Mapping local)

◆Função do Re-mosaico de QBC

◆Modo super da noite

◆Função de QBC HDR

◆Dois PLLs para a geração de pulso de disparo independente para o controle do pixel e a relação da saída de dados

◆Saída de dados CSI-2 de série
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 complacente
◆uma comunicação de série do 2-fio (apoios I2C " sinal de adição rápido do Rápido-modo do "" do modo " e I3C)
◆bocado 5K da ROM de OTP para usuários

Estrutura do dispositivo

◆Sensor da imagem do CMOS

◆Tamanho da imagem: Diagonal 9,251 milímetro (tipo - 1/1,73)

◆Número de pixéis eficazes: 9344 (h) × 7024 (v) pixéis de aproximadamente 65,6 M

◆Número de pixéis ativos: 9248 (h) × 6944 (v) pixéis de aproximadamente 64,2 M

◆Tamanho da microplaqueta: 8,638 milímetros de × de (h) 6,460 milímetro (v)

◆Tamanho de pilha da unidade: 0,80 μm do × 0,80 do μm (h) (v)

◆Material da carcaça: Silicone

Aplicações

industrial, médico, visão por computador, para o controle de acesso, para microscópios, para o tráfego esperto, educação, para a investigação e desenvolvimento, para o retalho, para a metrologia, para dispositivos encaixados, para a indústria automóvel, agricultura, para UAVs, para a eletrônica, para a robótica, para a monitoração de tráfego
