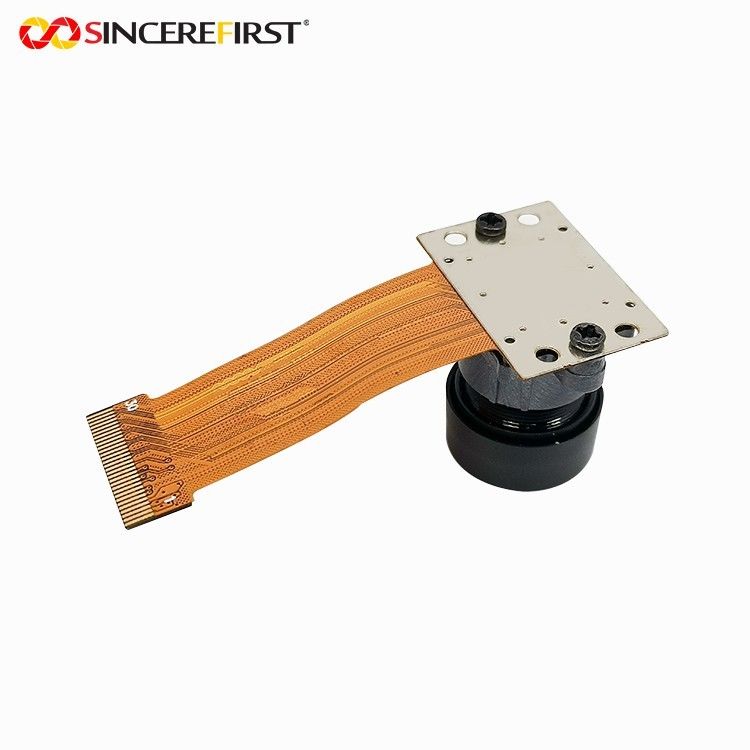

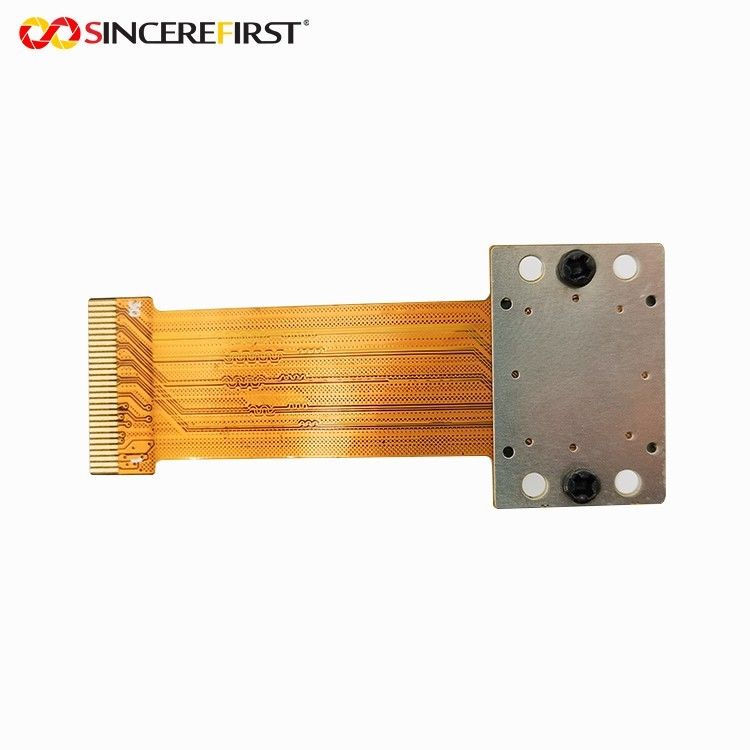

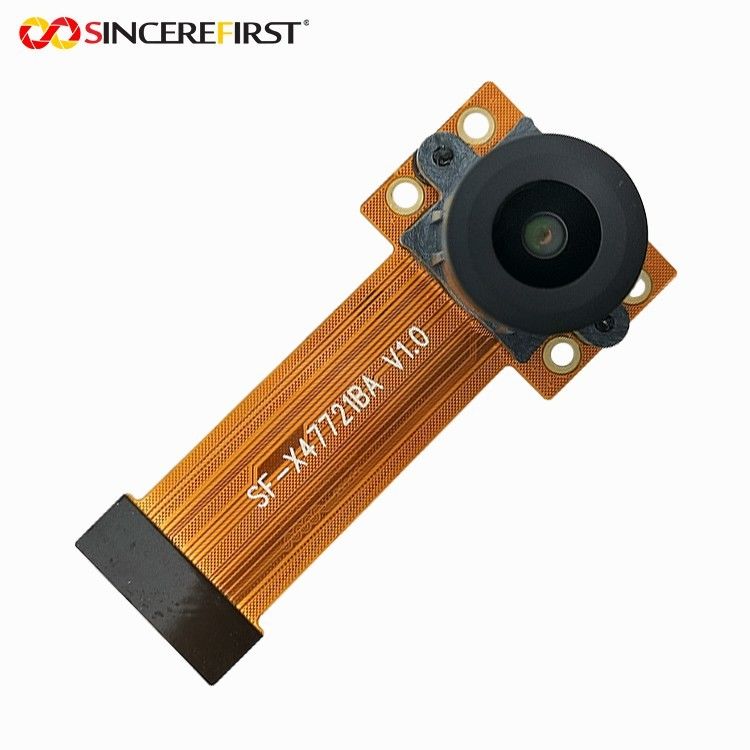

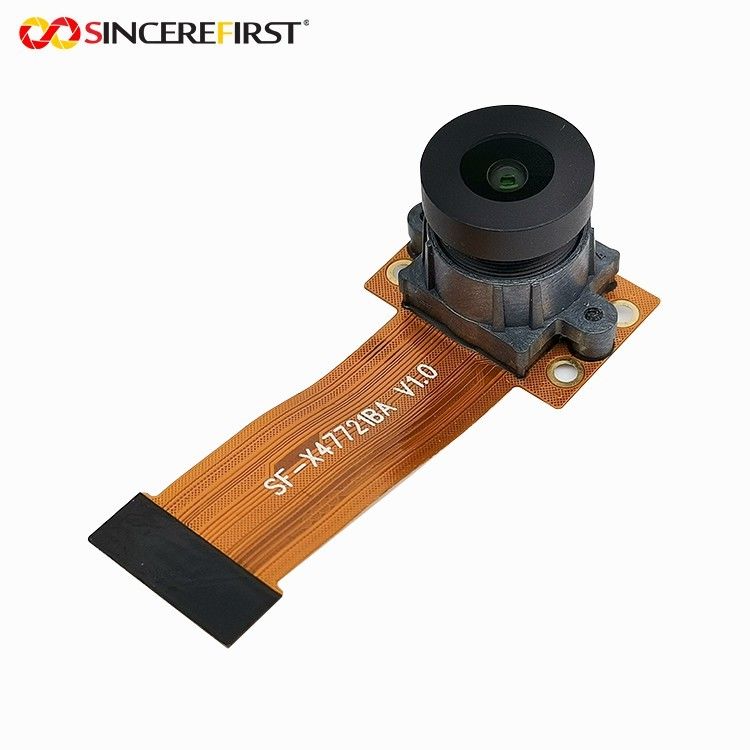

Ângulo largo de Arducam 12mp Imx477 do módulo da câmera do pi FPC da framboesa

módulo largo da câmera do ângulo do pi da framboesa de Arducam do sensor de 12mp IMX477

Specificaitons

Descrição

O IMX477 é um 12.3MP Type 1/2.3" sensor da imagem de Sony Exmor RS CMOS, projetado principalmente para câmeras do consumidor, especialmente para câmaras de vídeo do consumidor-uso. Caracteriza o modo para trás-iluminado e empilhado de High Dynamic Range da sobreposição de Digitas do sensor da imagem do CMOS (DOL-HDR) com saída de dados brutos. Tem uma relação de relação sinal-ruído alta (SNR) e apoia a definição completa @60 frame/s (normal), 4K2K @60 frame/s (normal), definição completa @40 frame/s de 1080p @240 frame/s (12 normal mordidos), definição completa @30 frame/s (DOL-HDR, quadro 2).

Características

◆sensor Para trás-iluminado e empilhado Exmor RS da imagem do CMOS

◆Modo de High Dynamic Range da sobreposição de Digitas (DOL-HDR) com saída de dados brutos.

◆Sinal alto à relação de ruído (SNR).

◆Definição completa @60 frame/s (normal), 4K2K @60 frame/s (normal), definição completa @40 frame/s de 1080p @240 frame/s (12 normal mordidos), definição completa @30 frame/s (DOL-HDR, quadro 2)

◆Formato video da saída de RAW12/10/8, COMP8.

◆Modo de economia de energia

◆Readout binning e V do pixel função da secundário-amostra.

◆Lançamento e espelhar independentes.

◆Frequência de pulso de disparo entrada 6 a 27 megahertz

◆Saída de dados CSI-2 de série (MIPI 2lane/4lane, máximo 2,1 Gbps/pista, especs. de D-PHY. ver. 1,2 complacentes)

◆uma comunicação de série do 2-fio.

◆Dois PLLs para a geração de pulso de disparo independente para o controle do pixel e a relação da saída de dados.

◆Sensor leve ambiental (ALS)

◆Transição rápida do modo. (- - na mosca)

◆Operação dupla da sincronização do sensor (multi câmera compatível)

◆Bocado de 7 K da ROM de OTP para usuários.

◆Sensor de temperatura incorporado

◆conversão de 10-bit/12-bit A/D na microplaqueta

◆pacote cerâmico da elevada precisão 92-pin

Estrutura do dispositivo

◆Sensor da imagem do CMOS

◆Tamanho da imagem: Diagonal 7,857 milímetro (tipo - 1/2,3)

◆Número total de pixéis: 4072 (h) × 3176 (v) pixéis de aproximadamente 12,93 M

◆Número de pixéis eficazes: 4072 (h) × 3064 (v) pixéis de aproximadamente 12,47 M

◆Número de pixéis ativos: 4056 (h) × 3040 (v) pixéis de aproximadamente 12,33 M

◆Tamanho da microplaqueta: 7,564 milímetros de × de (h) 5,476 milímetro (v)

◆Tamanho de pilha da unidade: μm 1,55 do × do μm (h) 1,55 (v)

◆Material da carcaça: Silicone

Aplicações

Câmera de UAV/Drones/FPV
Visão por computador
Robótica
Reconhecimento de cara
Detecção do defeito, etc.
