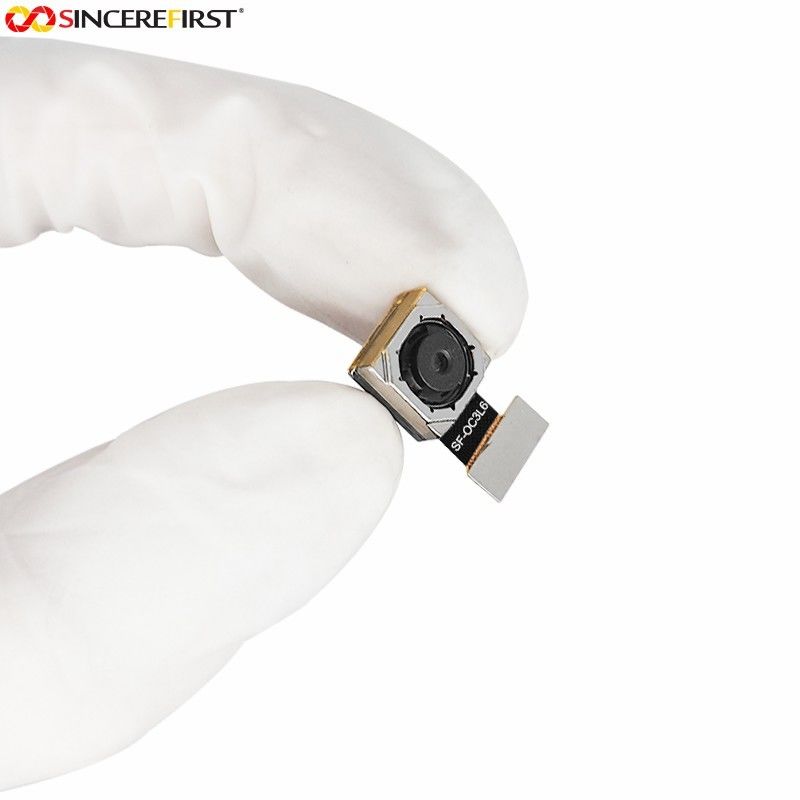

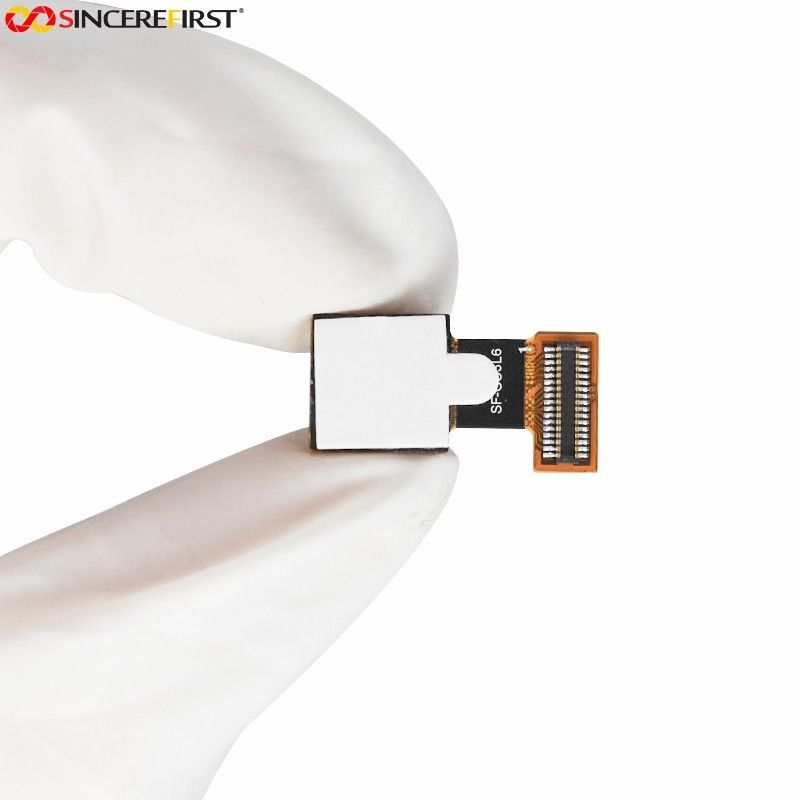

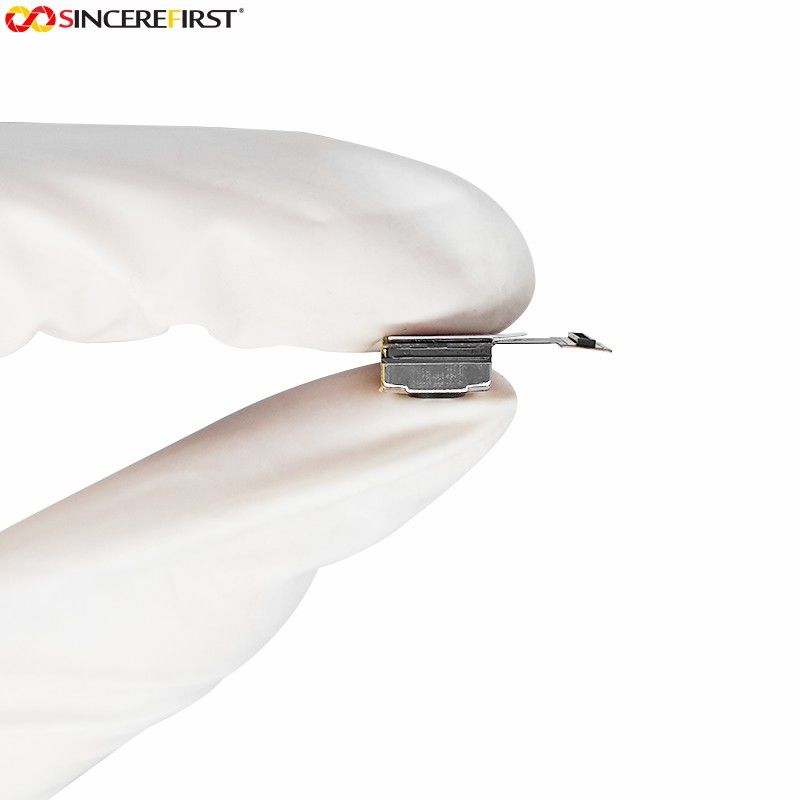

módulo da câmera do sensor S5K3L6 Mipi da imagem de 13mp Samsung CMOS para a exploração
Specificaitons
| Sensor da imagem | 1/3.06' ‘S5K3L6XX03-FGX9 |
| Tamanho do pixel | 1.12μm (H) x 1.12μm (V) |
| Definição | 13 Megapixel 4224H x 3136V |
| Relação | 30pin MIPI |
| FOV | 82° |
| Tipo do foco | Auto foco |
| Distância objetiva | 10cm à infinidade |
| Tipo do obturador | Obturador de rolamento |
| Distância focal | 3.65mm |
| AVDD | 2.8V |
Descrição
S5K3L6 é uma microplaqueta altamente integrada da câmera do pixel de 13M que inclua um sensor da imagem do CMOS (CIS), a funcionalidade da correção da imagem e a pista 4 MIPI da utilização de transmissão de série. É fabricado usando o processo do sensor da imagem de SAMSUNG CMOS desenvolvido para que as aplicações da imagem latente realizem um fotosensor de grande eficacia e da baixa potência. O sensor consiste em 4208 pixéis eficazes do × 3120 (4224 pixéis ativos do × 3136) que combina o formato 1/3-inch ótico.
O CIS tem as disposições do bocado CAD da em-microplaqueta 10 para digitar a saída do pixel e a amostra dobro correlacionada em-microplaqueta (CD
para reduzir drasticamente o ruído fixo do teste padrão (FPN). Incorpora funções da câmera da em-microplaqueta tais como os dados que binning.
formato de dados.
S5K3L6 é apropriado para a fonte de alimentação de with2.8V/1.05 V do módulo da câmera da baixa potência.
Características
◆sensor 13Mp com 1/3" sistema ótico
◆Tamanho do pixel da unidade: μm 1,12 x 1,12 um
◆Definição eficaz: 4208 (h) pixéis do × 3120 (v)
◆Definição ativa: 4224 (h) pixéis do × 3136 (v)
◆Filtro de cor: Teste padrão do RGB Bayer
◆Tipo do obturador: Obturador de rolamento eletrônico e restauração global
◆Taxa de quadros de Máximo Normal: 30 fps @ completos
◆Taxa de quadros de Máximo Vídeo: 60 fps @ FHD, 120fps @ HD
◆Taxa de dados: 1,25 Gbps/pista
◆Precisão do CAD: 10 bocados
◆Relações: MIPI CSI-2 (1,25 Gbps pela pista, as 4 pistas) Formatos da saída - RAW8 (truncado), RAW10
◆Relação de controle: I2C-compatible/2' apoio do endereço do escravo do nd I2C para a câmera dupla
◆3,5 Kbits da memória da Em-microplaqueta OTP para usuários
◆Ganho análogo x16
◆Aleta vertical e modo horizontal do espelho
◆Médio-secundário-amostra - 2/2
◆Correção má do pixel
◆Geração do teste padrão de teste incorporado
◆Tensão de fonte: 2,8 V para o analógico, 1,8 V ou 2,8 V para o I/O, e 1,05 V para a fonte digital do núcleo
◆Temperatura de funcionamento: – ℃ 30 + ao ℃ 70
◆Estrutura da iluminação da parte traseira (BSI)
Aplicações

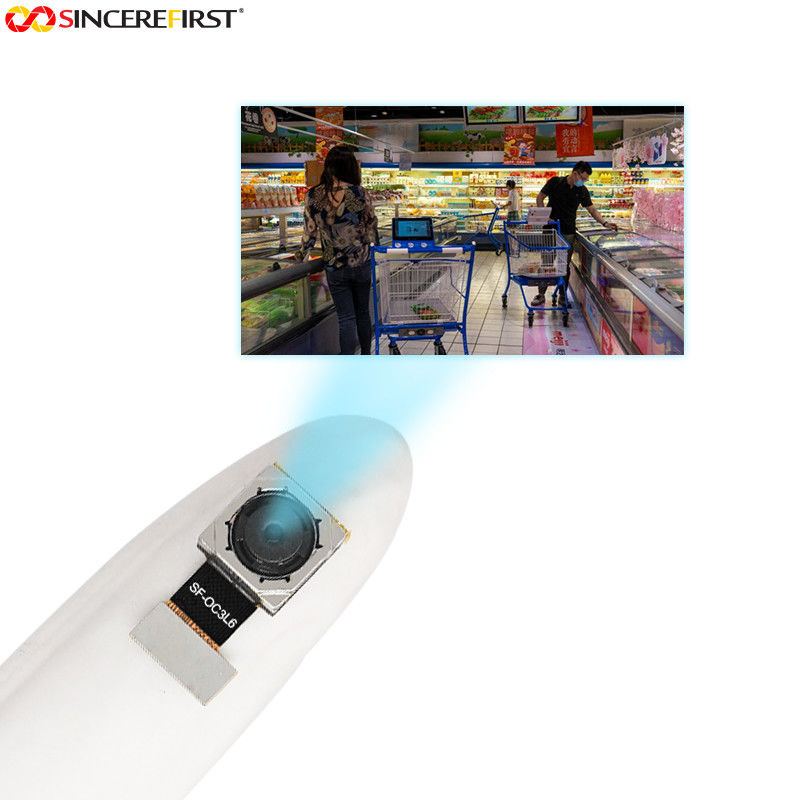

Exploração do código de barras
exploração 3D
Realidade virtual/aumentada
Seguimento posicional
Reconhecimento do gesto
Visão por computador
Exploração biométrica
