Módulo de câmera com sensor de imagem 1MP OV9782 IoT Global Shutter

Módulo de Câmera Global Shutter IoT com Sensor de Imagem 1MP OV9782

Descrição do Produto:

Este é um Módulo de Câmera Global Shutter IoT com Sensor de Imagem 1MP OV9782, adotando o sensor CMOS OV9782 da OmniVision. Com uma arquitetura profundamente integrada da tecnologia OmniPixel®3‑GS e pixels grandes de 3μm×3μm como seu núcleo, ele atinge um equilíbrio preciso entre eficiência quântica e resolução espacial no campo do CMOS global shutter: O tamanho grande do pixel de 3μm aumenta significativamente a captação de luz por pixel; combinado com a eficiência quântica otimizada da tecnologia OmniPixel®3‑GS, ele pode reduzir o ruído da imagem e manter a qualidade da imagem pura, mesmo em ambientes com pouca luz, como espaços internos escuros ou retroiluminação externa, atendendo às necessidades de reconhecimento e imagem de alta precisão. Enquanto isso, esta tecnologia funciona em sinergia com a função global shutter e, quando combinada com a saída de alta taxa de quadros de 1280x800P@120FPS, pode capturar com precisão os detalhes de alvos em movimento rápido e evitar o desfoque de movimento.​

O módulo possui 1MP de pixels efetivos e suporta o formato de saída RAW de 8/10 bits, garantindo a aquisição de dados de imagem originais para processamento de dados nativos por IA de back-end. O tamanho do sensor é de 1/4 de polegada, e sua configuração óptica inclui uma grande abertura F2.2 e um design de distância focal de 1,66 mm. A ampla faixa de foco de 30cm~Infinito se adapta a cenários de disparo em múltiplas distâncias, enquanto o campo de visão (FOV) ultra-amplo de 120° combinado com baixa distorção TV de < -10% permite a cobertura de ampla área, garantindo a qualidade da imagem nítida.​

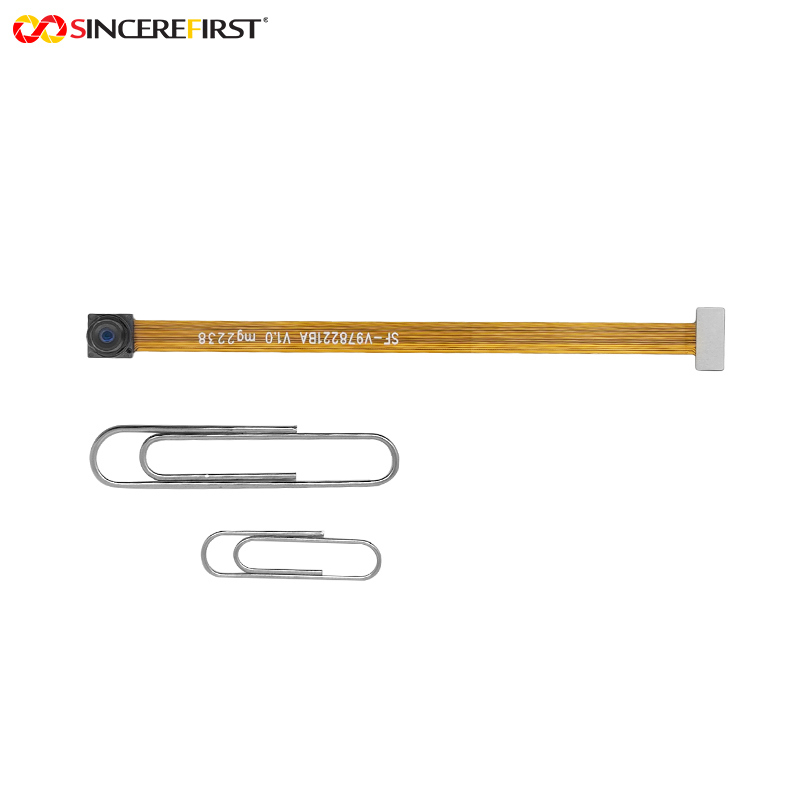

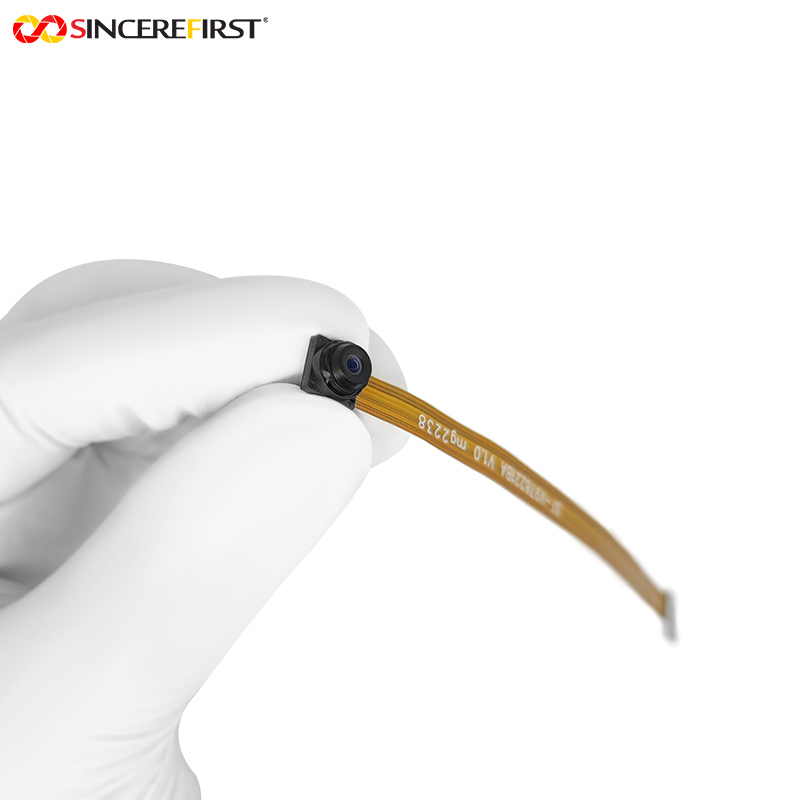

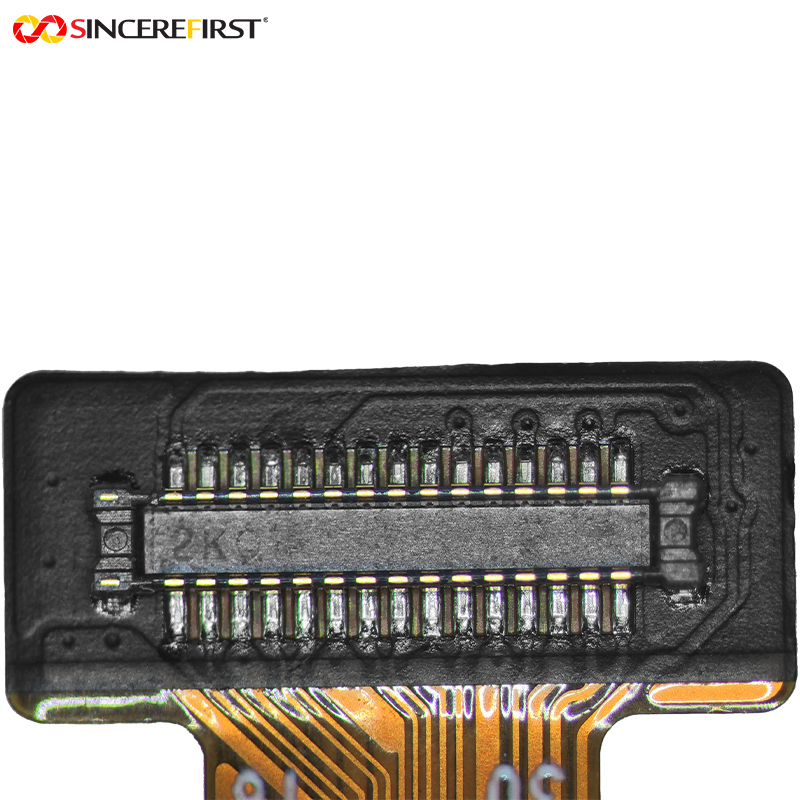

O produto adota uma distância focal fixa com foco manual e apresenta um design compacto em forma de tira de apenas 7mm×7mm×5,12mm, que pode ser flexivelmente embutido em espaços de instalação estreitos. Ele também é compatível com a interface de saída serial MIPI de canal duplo e a interface de saída paralela DVP. Fabricado via processo SMT e tecnologia AA (Active Alignment), garante a precisão e estabilidade da produção em massa. Além disso, passou por múltiplos testes e certificações internacionais, incluindo CE, FCC, RoHS e REACH, cumprindo totalmente os padrões globais de acesso ao mercado.

Recursos:

1. Capacidade de Imagem em Baixa Luz: Os pixels grandes de 3μm×3μm combinados com a tecnologia OmniPixel®3‑GS melhoram significativamente a eficiência da captação de luz e a eficiência quântica em ambientes com pouca luz, reduzindo a interferência de ruído e garantindo a pureza da imagem e a restauração de detalhes.​
2. Qualidade de Imagem Dinâmica HD: A alta taxa de quadros de 120FPS funciona em sinergia com a função global shutter para eliminar completamente o desfoque de movimento em cenários de movimento rápido. Ao mesmo tempo, o formato de saída RAW de 8/10 bits retém mais detalhes da imagem, adaptando-se às necessidades de processamento de imagem de alta precisão.​
3. Excelente Desempenho Óptico: O FOV ultra-amplo de 120° expande a faixa de cobertura de imagem; a baixa distorção TV de < -10% evita a distorção de alongamento nas bordas da imagem. Combinado com a ampla faixa de foco de 30cm~Infinito, ele permite a adaptação perfeita a cenários de curta, média e longa distância.​
4. Forte Adaptabilidade de Integração: O tamanho compacto de 7mm×7mm×5,12mm e o design em forma de tira se adaptam a espaços de instalação estreitos; o design de interface dupla é compatível com diferentes plataformas de hardware, permitindo a integração rápida sem modificações adicionais.​
5. Confiabilidade de Nível Industrial: O processo SMT e a tecnologia AA garantem a precisão óptica e a estabilidade da produção em massa do módulo. Múltiplas certificações internacionais cobrem os principais mercados globais, reduzindo os riscos de conformidade para os produtos finais.​
6. Fidelidade de Dados do Domínio RAW: A saída RAW nativa de 10 bits ignora os processos de interpolação de cores e redução de ruído do ISP de pós-processamento, emitindo diretamente dados originais no padrão Bayer. Ele fornece informações de nível de sensor não compactadas para algoritmos de aprendizado profundo de back-end, tornando-o particularmente adequado para cenários que exigem restauração precisa de cores, como diagnóstico médico e análise multiespectral.

Parâmetros Técnicos:

Aplicações:

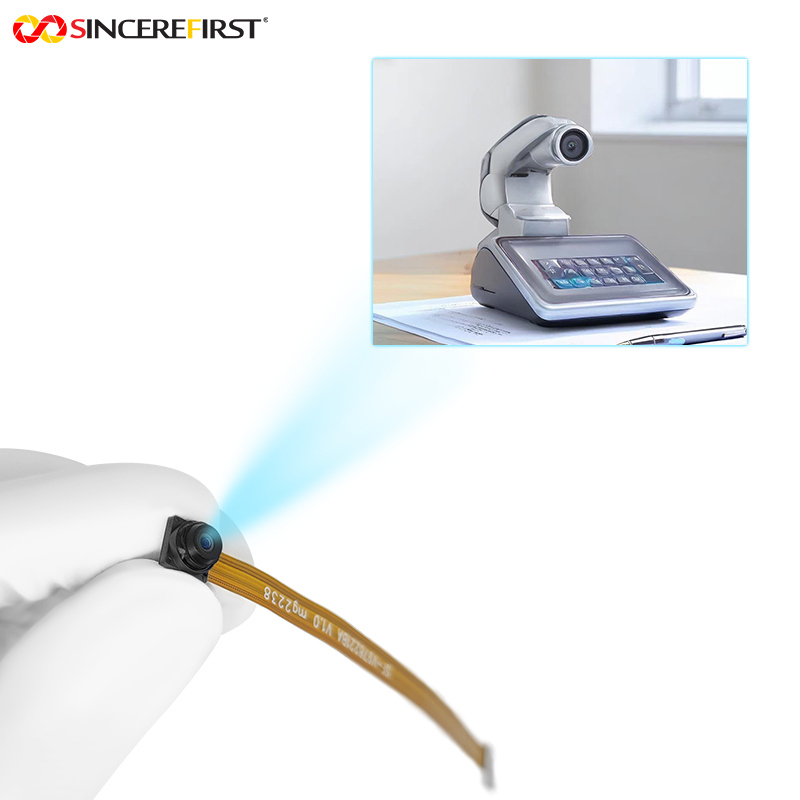

• Casa Inteligente: A vantagem do pixel grande permite que a câmera reconheça claramente o status de atividade dos membros da família à noite ou em condições de pouca luz; o FOV amplo pode cobrir uma área interna maior, e um único dispositivo pode monitorar toda a sala; o design compacto facilita a integração oculta em produtos domésticos, mantendo a estética sem sacrificar o desempenho.​
• VR/AR: A alta taxa de quadros de 120FPS combinada com o global shutter pode capturar com precisão movimentos rápidos das mãos e rotações da cabeça, fornecendo dados visuais suaves e sem desfoque; as excelentes características de resposta no infravermelho próximo suportam a cooperação com marcadores infravermelhos para obter posicionamento espacial e rastreamento de movimento de alta precisão, aprimorando o realismo das experiências imersivas.​
• Inspeção AOI: A uma velocidade de transporte da placa de 2m/s nas linhas de produção SMT, o global shutter congela imagens de juntas de solda e componentes; a resolução de pixel de 3μm atende aos requisitos de inspeção para componentes 01005; a iluminação NIR suprime a interferência de reflexão das almofadas; os dados RAW de 10 bits suportam modelos de aprendizado profundo na identificação de defeitos ocultos, como microfissuras e juntas de solda frias.​

Processo Personalizado:

1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar o produto de alguma forma que você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de Amostra
5. Determine os detalhes do amostra de desenvolvimento e o tempo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de Amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificar, produção em massa.
