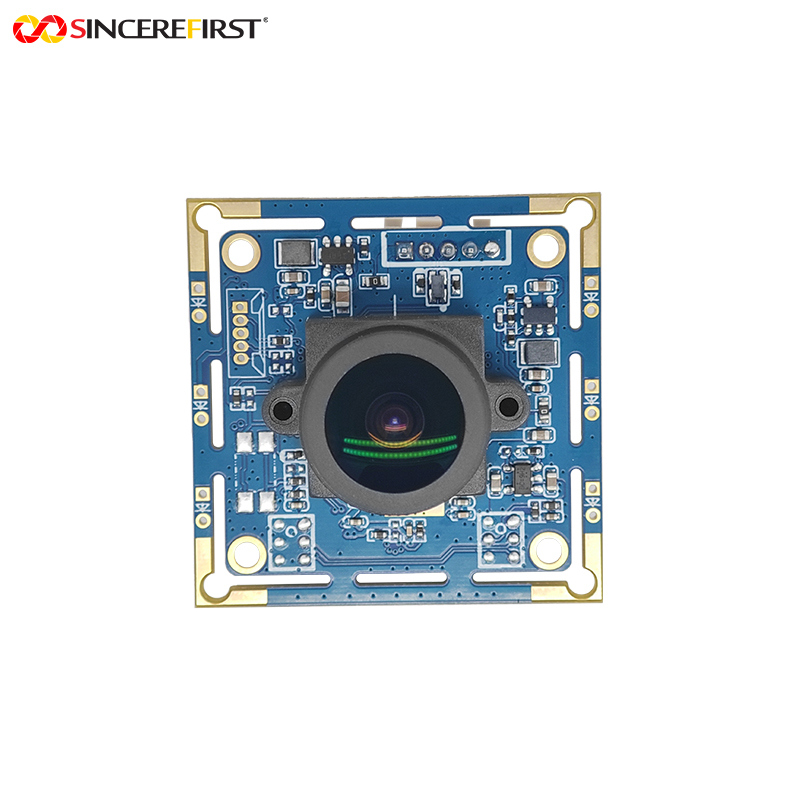

Módulo de câmera industrial com sensor monocromático de obturador global de alta taxa de quadros (100FPS)

Módulo de câmera industrial com sensor monocromático de obturador global de alta taxa de quadros 100FPS

Descrição do produto:

Este é um módulo de câmera industrial com sensor monocromático de obturador global de alta taxa de quadros 100FPS, um módulo de câmera USB de nível profissional projetado para necessidades de imagem dinâmica de alta velocidade. Ele é equipado com um sensor de imagem monocromático CMOS, com 2MP de pixels efetivos e capaz de emitir de forma estável imagens de alta definição e alta taxa de quadros com resolução de 1080P e 100FPS, fornecendo suporte de hardware para capturar detalhes em cenários em rápida mudança. Em termos de especificações do sensor, ele adota um design de tamanho de 1/2,6 polegadas, combinado com um tamanho de pixel grande de 3μm×3μm para otimizar a eficiência de recebimento de luz de pixels individuais; ele também possui uma tecnologia de obturador global integrada para resolver o problema de desfoque de movimento na imagem de objetos em movimento rápido no nível do hardware. Os formatos de saída cobrem dois tipos principais: MJPG e YUY2, que podem ser alternados de forma flexível de acordo com a largura de banda de transmissão e os requisitos de qualidade de imagem—o formato MJPG é adequado para cenários que buscam altas taxas de quadros, enquanto o formato YUY2 é aplicável para cenários com maiores requisitos de reprodução de cores. O sistema de foco usa um modo de ajuste manual, com uma ampla faixa de foco de 1cm a infinito, que pode não apenas atender à fotografia dinâmica microscópica de curto alcance, mas também se adaptar à gravação de cenas de alta velocidade de longa distância; o design de foco manual também pode evitar disparos falsos de foco automático em ambientes dinâmicos complexos, garantindo o controle preciso da posição de foco. Em termos de interface, ele usa um terminal USB 4Pin-2.0mm, suporta velocidade de transmissão USB 2.0 e pode atender às necessidades de transmissão em tempo real de imagens 1080P@100FPS; ele também é compatível com o protocolo de vídeo universal UVC, permitindo a adaptação direta a sistemas operacionais principais, como Windows, Linux e macOS, sem instalação de driver adicional, reduzindo o limite de uso. O tamanho geral do módulo é controlado em um compacto 38mm×38mm, facilitando a incorporação em vários dispositivos pequenos ou sistemas integrados; o processo de produção adota o processo de proteção ambiental SMT (ROHS) e o processo AA (Active Alignment)—o primeiro garante que o produto esteja em conformidade com os padrões ambientais da UE, enquanto o último garante o alinhamento preciso entre a lente e o sensor para estabilizar a qualidade da imagem; além disso, o produto passou por vários testes e certificações internacionais autorizadas, como FCC, CE, Reach e RoSH, atendendo aos requisitos de conformidade para uso em diferentes regiões.

Recursos:

1 . Captura dinâmica de alta velocidade sem desfoque de movimento: A taxa de quadros de 1080P@100FPS é mais de 3 vezes mais rápida do que a dos módulos convencionais, evitando "pulos de quadros" na imagem de objetos em movimento rápido; o obturador global realiza a exposição simultânea de todo o quadro, eliminando completamente a "distorção de desfoque" causada por obturadores rotativos e alcançando alta restauração de detalhes transitórios.​
2. Alta taxa de quadros e baixo ruído em ambientes com pouca luz: Os grandes pixels de 3μm×3μm combinados com o recurso de perda de luz sem filtro do sensor monocromático permitem que o módulo ainda mantenha a saída de 1080P@100FPS em ambientes com pouca luz, com ruído significativamente reduzido, eliminando a necessidade de diminuir a taxa de quadros para manter a qualidade da imagem.​

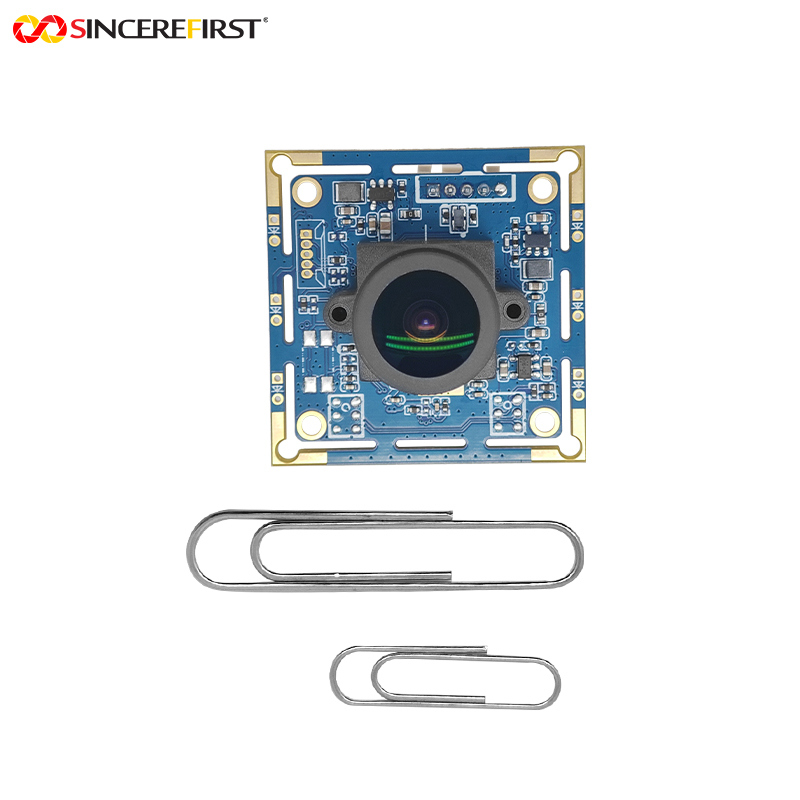

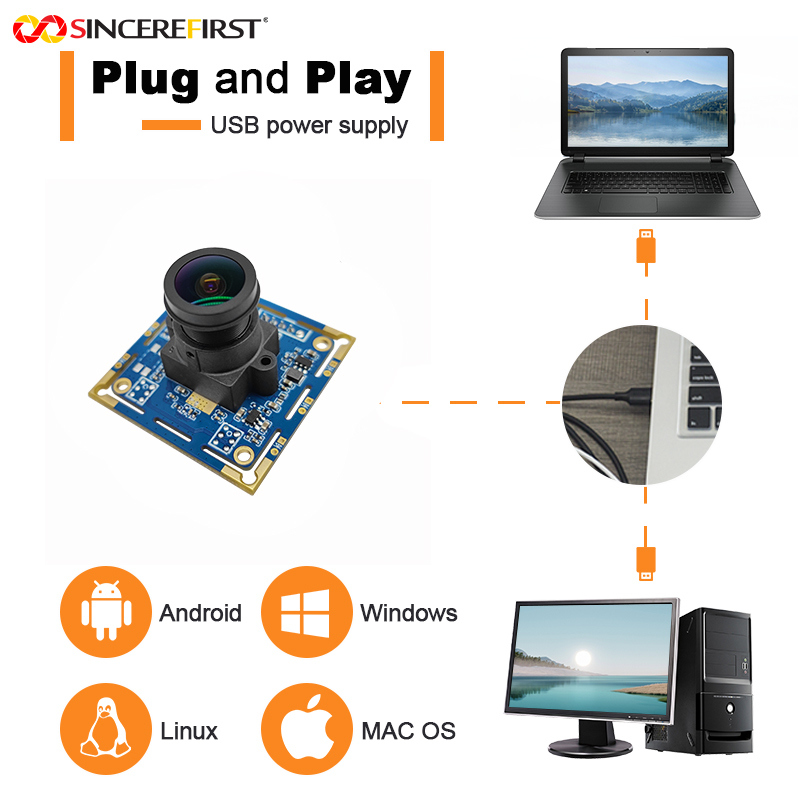

3. Adaptação flexível e alta confiabilidade: O protocolo UVC suporta plug-and-play, e o tamanho compacto de 38mm×38mm permite fácil integração; o processo SMT (ROHS) e o processo AA garantem estabilidade, e várias certificações evitam riscos de conformidade inter-regionais.

Parâmetros técnicos:

Aplicações:

Classificação de materiais de alta velocidade: Adequado para linhas de produção automatizadas, ele captura materiais em movimento rápido em esteiras transportadoras em tempo real com altas taxas de quadros, e o obturador global elimina o desfoque de movimento, auxiliando os braços robóticos na captura precisa para melhorar a eficiência e a precisão da classificação.​
Captura de movimento: Usado em treinamento esportivo ou medicina de reabilitação, ele registra detalhes transitórios dos movimentos humanos com altas taxas de quadros sem distorção de imagem, facilitando a análise de reprodução em câmera lenta para otimizar os planos.​
Inspeção de qualidade de impressão online: Combinado com sistemas de inspeção de máquinas de impressão de alta velocidade, ele captura rapidamente padrões impressos em movimento, elimina o desfoque de movimento e identifica defeitos, como impressões ausentes e desvios de registro de cores em tempo real para reduzir produtos defeituosos.​
Monitoramento microscópico do fluxo de tráfego: Monitora o tráfego de estradas urbanas/rodovias, captura detalhes dinâmicos de pneus e placas de veículos com altas taxas de quadros, elimina o desfoque de movimento e auxilia na análise do status do veículo e na identificação de violações.

Processo personalizado:

1. Você pode fornecer desenhos ou amostras, bem como solicitar documentação e desenvolvido por nossa equipe de engenharia.
2. Comunicação ou Reunião
3. Entraremos em contato com você em detalhes para determinar qual produto você precisa e tentar definir o produto mais adequado para você
de acordo com suas necessidades.
4. Desenvolvimento de amostras
5. Determine os detalhes da amostra de desenvolvimento e o prazo de entrega. Comunique-se a qualquer momento para garantir um progresso tranquilo.
6. Teste de amostra
7. Teste e envelhecimento em sua aplicação, feedback dos resultados do teste, sem necessidade de modificação, produção em massa.
