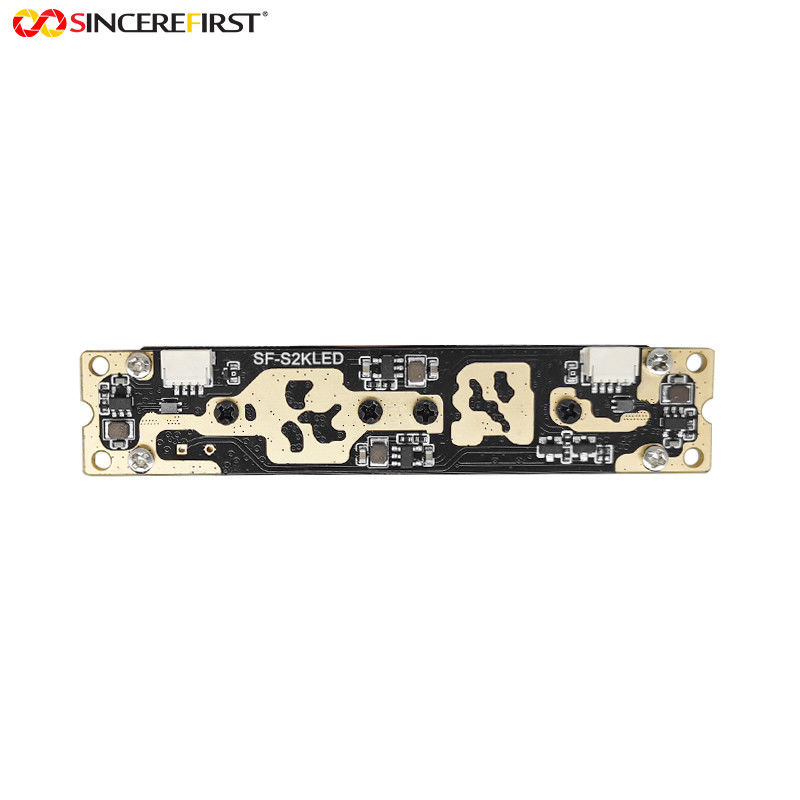

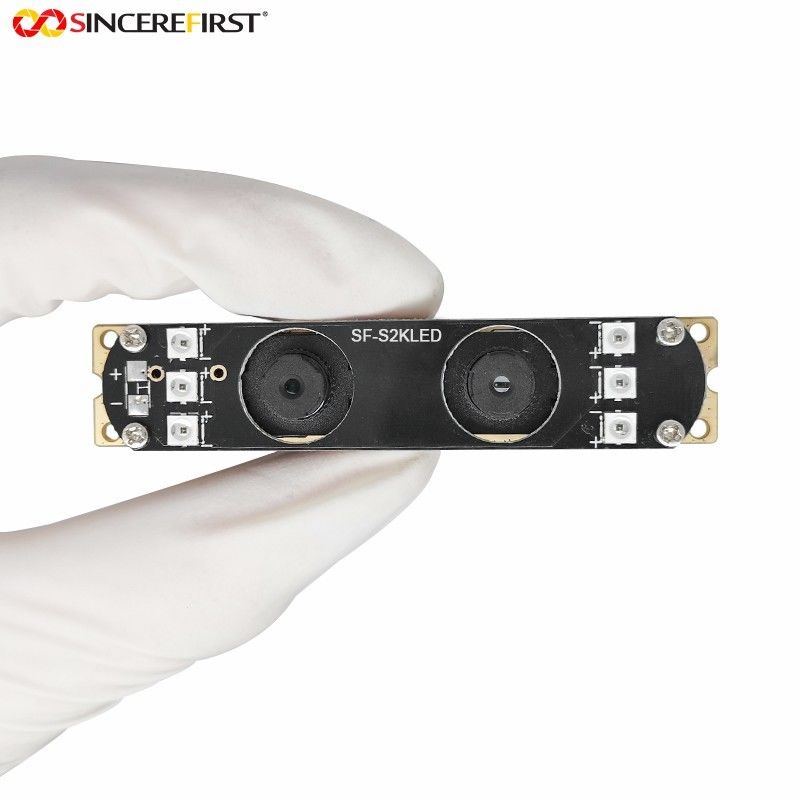

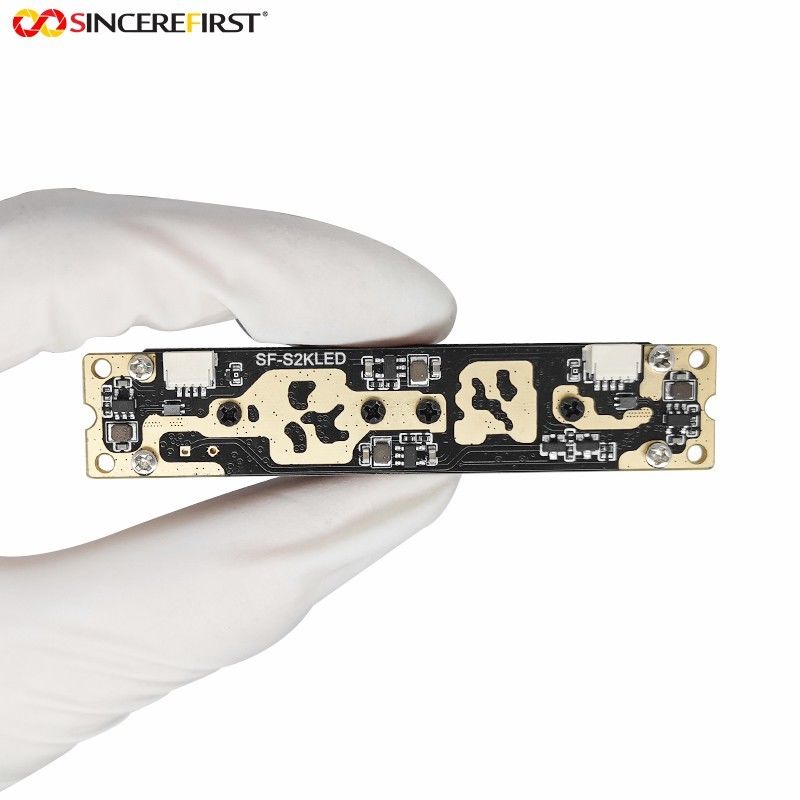

Sensor da imagem do módulo HD HDR CMOS de 2MP PS5268 Dual Camera

Do sensor completo da imagem de 2MP PS5268 módulo duplo da câmera de USB da lente HD HDR CMOS

Specificaitons

Descrição

O PS5268 é uma baixa potência, sensor altamente integrado da imagem do CMOS que saída (HD-1080p completo) dos pixéis 1920x1080 com readout do obturador de rolamento. Encaixou o FinePixel™ novo e a tecnologia de sensor de HDR para executar a qualidade excelente da imagem e o alcance dinâmico alto do único-tiro sintetizou a saída da imagem. O bocado 14 linear das saídas PS5268 ou o tom local traçaram 12 dados brutos mordidos através da relação de MIPI CSI-2 com consumo mesmo da baixa potência. Está disponível no pacote de CSP. O PS5268 pode ser programado para ajustar o momento de exposição para a condição diferente da luminância através do ônibus de controle de série de I2CTM. Síntese encaixada da imagem de HDR com o tom local que traça para entregar o elevado desempenho, eficaz na redução de custos e a hora ao mercado para a aplicação de alta resolução de HDR. Programando o grupo de registro interno, executa a correção nivelada preta da em-microplaqueta e o controle de alta temperatura da qualidade da imagem.

Características

◆Tamanho da imagem: 1928 x 1088 pixéis com disposição e micro-lente do filtro de cor Bayer-RGB

◆Formato da saída:

- 14bit HDR-RAW linear RGB

- 12bit HDR + Tone Mapped local

RGB CRU - 10bit RGB CRU linear

◆Relação da saída

- 12bit saída da paralela DVP

- saída de 2-lane MIPI (até 800Mbps pela pista)

◆Relação de I2CTM com dois tipos de Slave_ID

◆Consumo da baixa potência

◆Sensibilidade alta

◆Síntese de HDR da em-microplaqueta do apoio

◆Funções do processador do sensor da imagem:

- Calibração automática do preto-nível

- Tone Mapping local encaixada

- Cancelamento preto do sol

◆Sincronização do quadro do sensor do apoio

◆Em-microplaqueta PLL (input_clock/>= 1MHz de PLL_m)

◆conversor do A/D da coluna da Em-microplaqueta

◆controle análogo manual do ganho da Em-microplaqueta

◆Tempo contínuo do quadro variável & tempo de exposição

◆Apoio WOI e subsampling

◆Linha do manequim do apoio & sincronismo do pixel

◆Saída Hsync do apoio em Vsync

◆I/O do apoio 1.7V~3.3V

◆Função rápida da auto exposição do apoio (FAE)

Aplicações

SurveillanceHD-CCTVCamera
Câmera do IP da fiscalização
Gravador de vídeo do carro
Telefone video da porta
