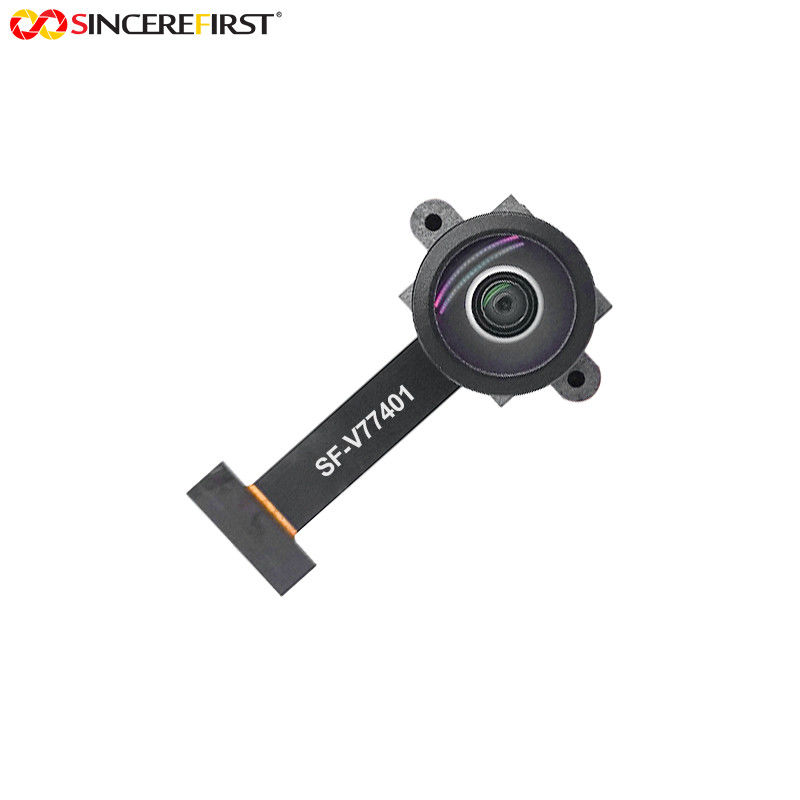

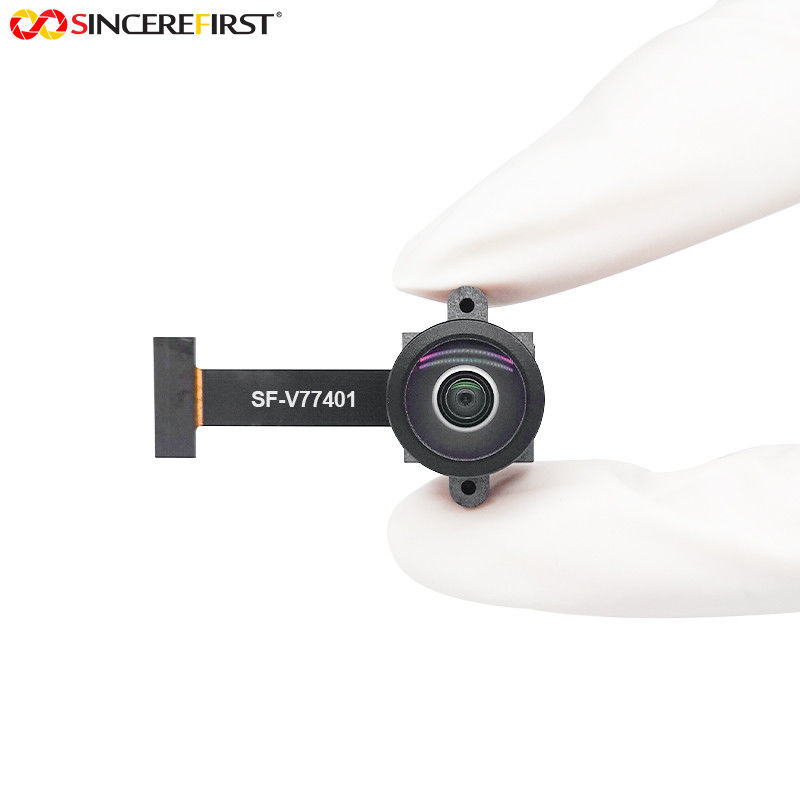

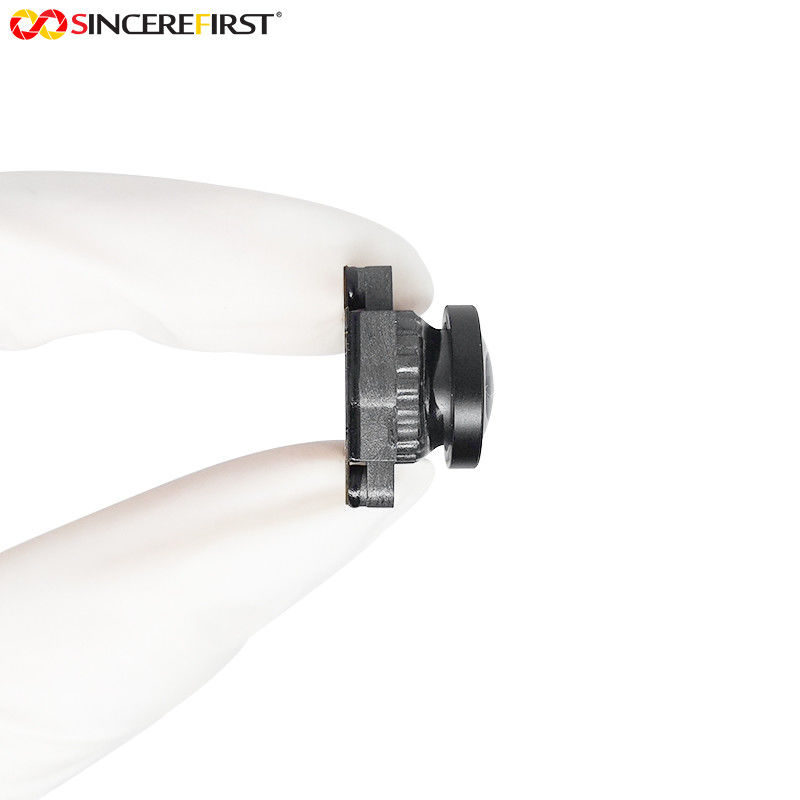

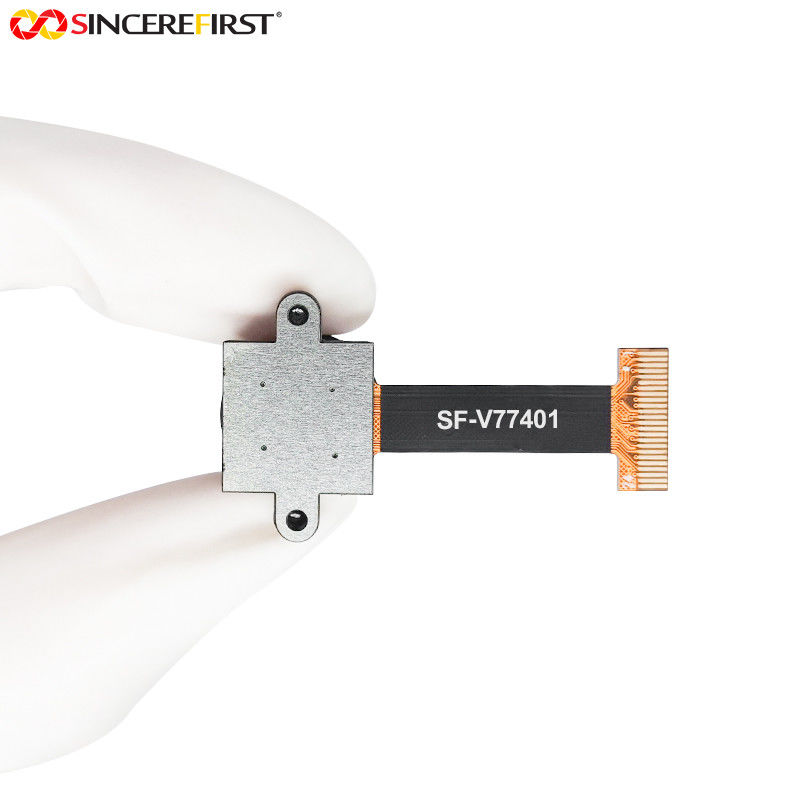

Sensor automotivo OV7740 da imagem de Omnivision do módulo da câmera da relação de Dvp

Módulo automotivo da câmera do sensor OV7740 da imagem de Omnivision da relação de Dvp

Specificaitons

Descrição

O sensor de OV7740 (cor) CameraChip™ é uma baixa potência, o sensor alto da imagem de VGA CMOS da sensibilidade que fornece a funcionalidade completa de uma câmera de VGA da único-microplaqueta em uma pegada pequena.

Usando a tecnologia proprietária do OmniPixel®3-HS de OMNIVISION, o 1/5-inch OV7740 vangloria-se de uma sensibilidade da luminosidade reduzida da melhor-em-classe de 6,0 V/lux-sec, fazendo a ideais para câmeras integradas do caderno, assim como aplicações autônomas das câmaras web, da segurança e do jogo do PC.

O OV7740 pode operar-se em 30 frames por segundo (fps) na definição de VGA e em 60 fps na definição de QVGA com controle completo do usuário sobre transferência de dados da qualidade, do formato e da saída da imagem. Apoia uma porta paralela video digital, e fornece de 8 bits do completo-quadro, secundário-provada, windowed ou escalada/10-bit RGB CRU e imagens de 8 bits de YUV.

Todas as funções exigidas do processamento de imagens que incluem o controle da exposição, a gama, o equilíbrio branco, a saturação de cor, o controle da matiz, o pixel defeituoso que cancelam, o ruído que cancelam, etc., são diretas programável a relação de série do ônibus de controle da câmera (SCCB).

Além, o OV7740 usa a tecnologia proprietária para melhorar a qualidade da imagem reduzindo ou eliminando a iluminação comum/fontes elétricas de contaminação da imagem, tais como ruído fixo do teste padrão e mancha, para produzir uma imagem limpa e inteiramente estável da cor.

Para finalidades do armazenamento, o OV7740 igualmente inclui a único memória (OTP) programável.

Características

◆Apoio para formatos da saída:
– RGB CRU
– YUV

◆Apoio para tamanhos da imagem:
– VGA
– QVGA
– CIF e algum tamanho menores

◆Apoio para o cancelamento preto do sol
◆Apoio para a sincronização interna e externo do quadro

◆Relação de série padrão de SCCB

◆Relação paralela video da saída do porto de Digitas (DVP)

◆Único memória (OTP) programável encaixada

◆laço do fechamento da fase da Em-microplaqueta (PLL)

◆Regulador 1.5V encaixado para o núcleo

Aplicações

Automotivo

smartphones

tabuletas

dispositivos espertos da casa

equipamento médico

Veículos

transporte inteligente

zangões
