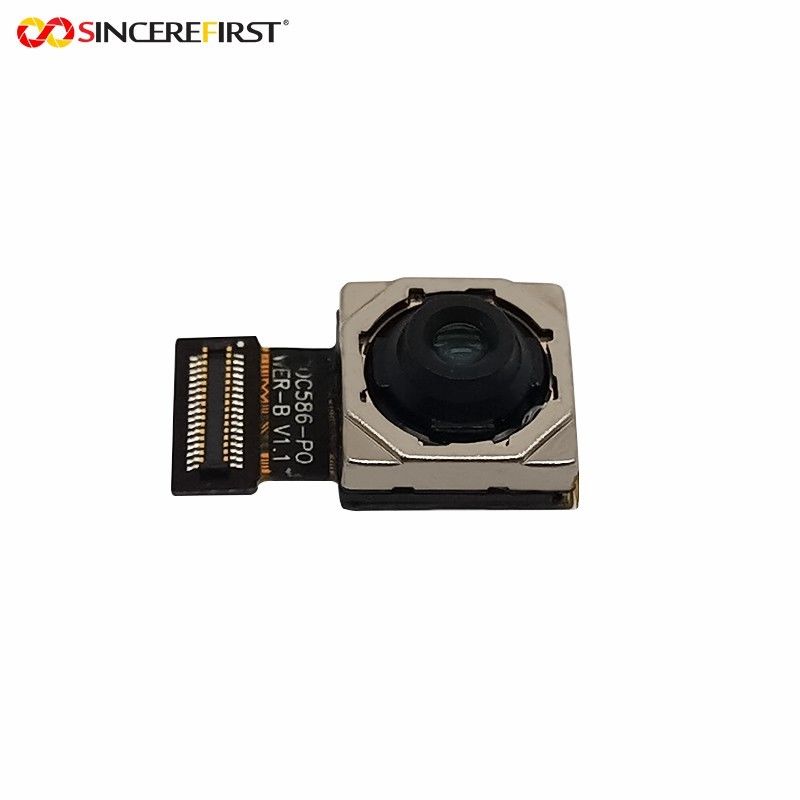

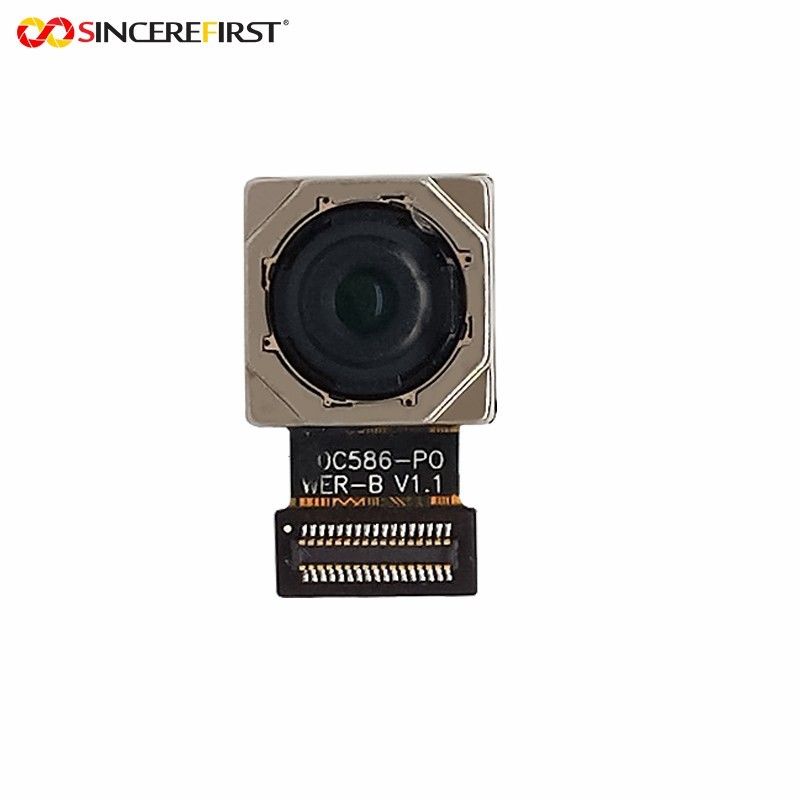

Módulo de câmera CMOS óptico Sony IMX586 VCM para drones e FPV
Especificações
| Sensor | IMX586 |
| Mega pixels | 48 MP |
| Tamanho do pixel | 00,8 μm ((H) x 0,8 μm ((V) |
| Interface | MIPI |
| Aplicação | Drone, FPV |
| Tipo de sensor | CMOS |
| Tensão de alimentação | Análogo ((2.8V, 1.8V), Digital ((1.1V), Interface ((1.8V) |
| Taxa de quadros | 30 a 480 fps |
| FOV ((D) | 78° |
| Pinout | 30 pin |
Descrição
O IMX586 é um sensor de imagem empilhado CMOS de tipo pixel ativo de 48 megapixels diagonal 8.000 mm (tipo 1/2.0) com uma matriz de pixels quadrados. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureO filtro de mosaico de cores primárias de pigmentos R, G e B é empregado. Ele opera com cinco tensões de alimentação: analógicas 2,9 V e 1,8 V, digitais 1,1 V, P L L-PHY 1,1 V e 1.8 V para interface entrada/saída e reduz o consumo de energia.
Características
◆ Sensor de imagem CMOS com luz de fundo e empilhado
◆Quad Bayer Codificação do filtro de cores
◆Focus automático de detecção de fases (PDAF)
◆High Frame Rate 30fps@ Full resolution (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 Adjacent Pixel Binning (16:9) / 240fps@2x2 Adjacent Pixel Binning V2H2 ((16:9)
◆Alta relação sinal/ruído (SNR)
◆Operação de sincronização de sensores duplos
◆Correção de pixel de defeito dinâmico em 2D
◆Correção de sombreamento da lente (LSC)
◆ Sensor de temperatura incorporado
◆Formato de vídeo de saída RAW10/8, COMP8
◆QBC Função de re-mosaico
◆ Função QBC HDR
◆Dois PLLs para geração de relógios independentes para controlo de pixels e interface de saída de dados
◆CSI-2 saída de dados em série MIPI D-PHY 2lane/4lane, Max. 2.5Gbps/lane, D-PHY especificação versão 1.2 compatível MIPI C-PHY 1/2/3trio, Max 2.5Gsps/Trio, C-PHY especificação versão 1.0 compatível
◆comunicação serial de 2 fios (suporta I2C "modo rápido" e "modo rápido Plus")
◆28K bits de ROM OTP para os utilizadores
Estrutura do dispositivo
◆ Sensor de imagem CMOS
◆Tamanho da imagem: diagonal 8.000 mm (tipo 1/2.0)
◆Número total de pixels: 8032 (H) × 6248 (V) aproximadamente 50,18 M pixels
◆ Número de pixels eficazes: 8032 (H) × 6088 (V) aproximadamente 48,89 M pixels
◆ Número de pixels ativos: 8000 (H) × 6000 (V) aproximadamente 48,00 M pixels
◆ Tamanho do chip: 7.504 mm (H) × 5.659 mm (V)
◆ Tamanho da célula: 0,80 μm (H) × 0,80 μm (V)
◆Material de substrato: silício
Aplicações
Robôs, Drones
Câmaras de ação
Aplicações de digitalização 3D
Câmera para animais de campo
Gravação em câmara lenta
Visão de máquina, etc.
