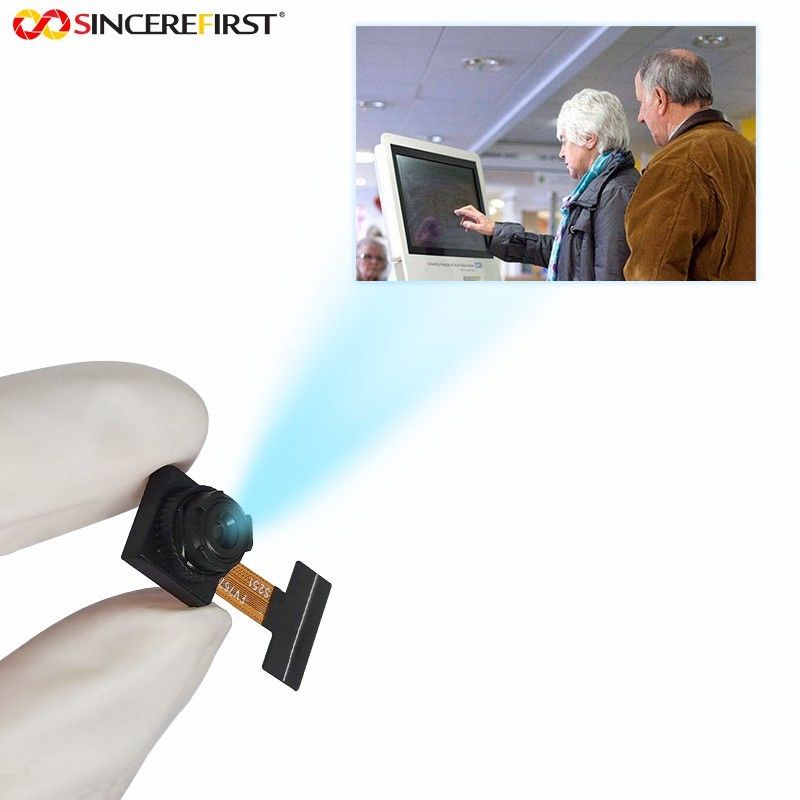

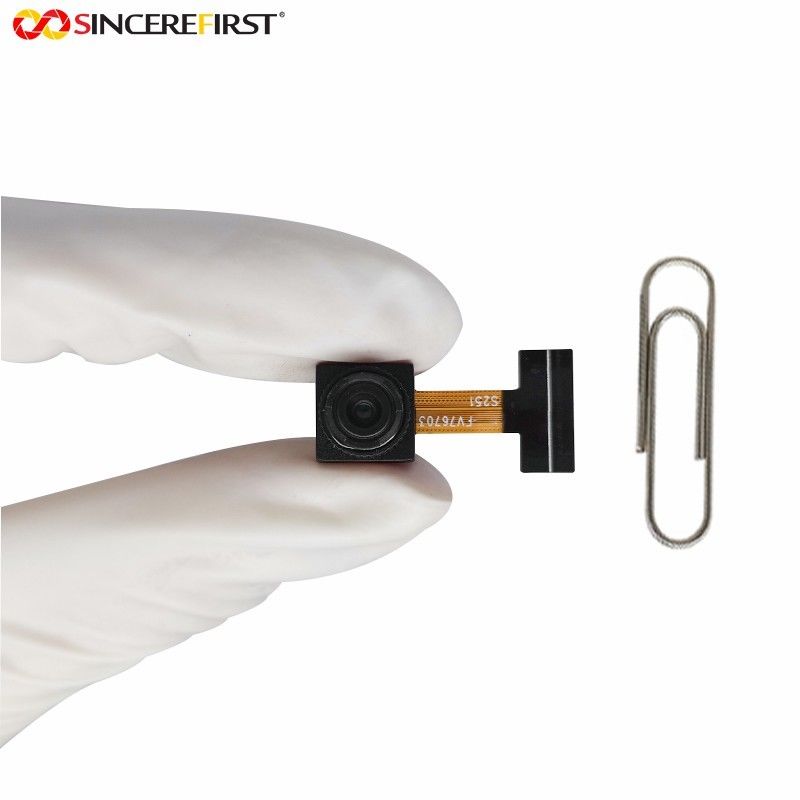

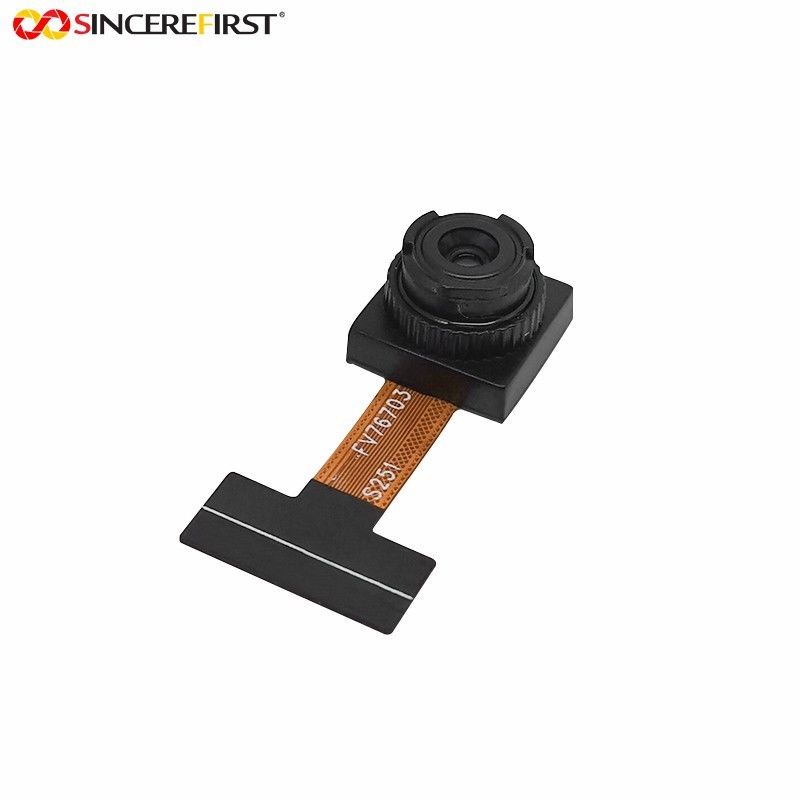

Mini módulo da câmera do VGA do módulo da câmera de OV7670 DVP com DVP 24 Pin Interface

Mini OV7670 CMOS VGA Compact Camera Module com DVP 24 Pin Interface

Especificações

Descrição

Este CCM (módulo de câmera compacto) baseado em um sensor OV7670, construído com uma lente de alta qualidade e DVP com interface de 24 pinos.
Possui uma matriz de imagem capaz de operar a até 30 quadros por segundo (fps) em VGA com controle completo do usuário sobre a qualidade da imagem, formatação e transferência de dados de saída.Todas as funções de processamento de imagem necessárias, incluindo controle de exposição, gama, balanço de branco, saturação de cores, controle de tonalidade e muito mais, também são programáveis através da interface SCCB.

Características

◆Este módulo de câmara compacta de 0,3MP é baseado no sensor de imagem CMOS de baixa tensão OV7670, que fornece toda a funcionalidade de uma câmara VGA de chip único e um processador de imagem.
◆A taxa de quadros máxima de 30fps em resoluções VGA com controlo completo do utilizador sobre a qualidade da imagem, a formatação e a transferência de dados de saída através do Serial Camera Control Bus (SCCB).
◆Resolução: 640 x 480 (VGA); Taxa máxima de transferência de imagem: 30fps@VGA; Formato de saída ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Dados RGB em bruto
◆SPEC da lente: lente de base; ângulo de campo de visão de 45 graus (D); filtro IR integral de 650, apenas luz visível; distorção inferior a 1%.
◆Recomendado para os amantes de eletrônica, este CCM é compatível com Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA e outras plataformas MCU.

Aplicações

Sistema de monitorização de visitantes
Sistema de vigilância
Sistema de assistência
Reconhecimento facial
Análise de documentos
Evitar obstáculos
