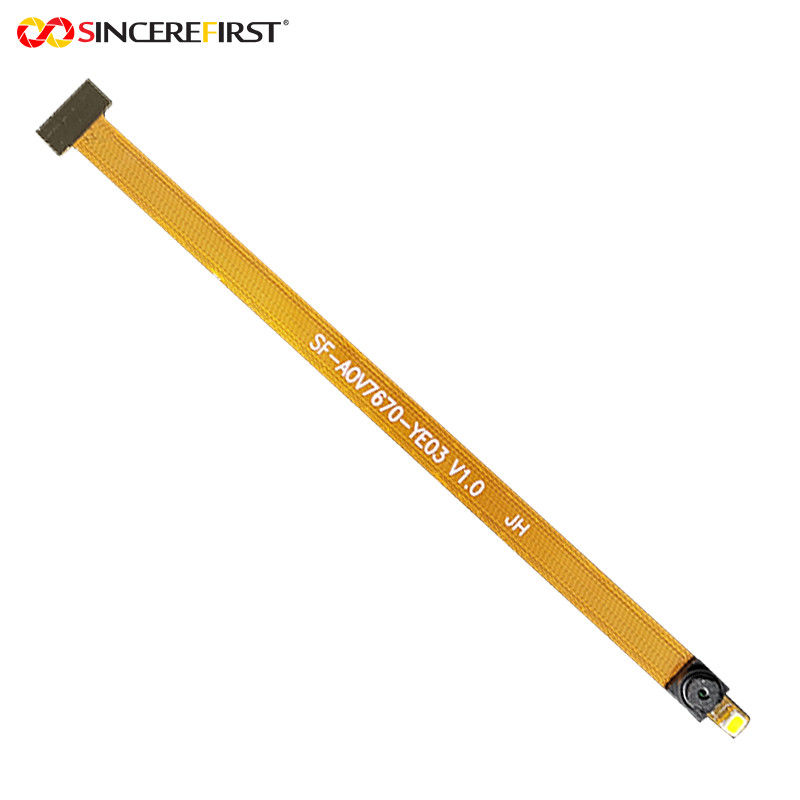

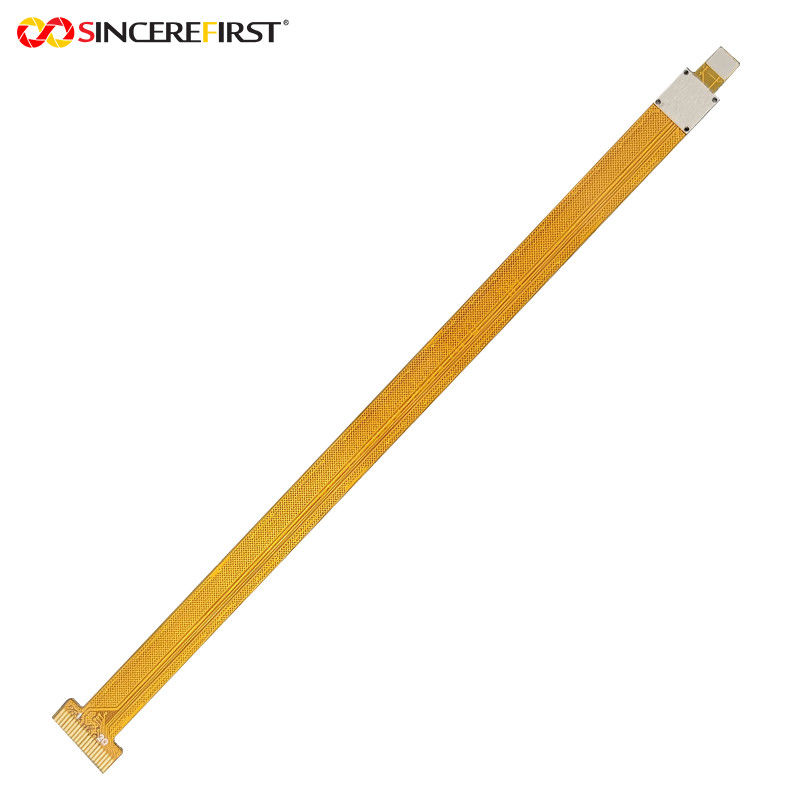

Sensor do CMOS VGA do pi da framboesa do módulo da câmera de 0.3MP OV7670 ESP32

Módulo da câmera do sensor Esp32 do CMOS VGA do pi da framboesa de 0.3MP OV7670

Specificaitons

Descrição

O OV7670 é um módulo popular da câmera do CMOS amplamente utilizado em sistemas microcontrolador-baseados tais como Arduino, pi da framboesa, e outros sistemas encaixados.
O OV7670 apoia uma definição de VGA (640x480) e pode capturar até 30 frames por segundo. Tem um sensor da imagem da em-microplaqueta que capture dados do RGB, e um processador análogo que forneça o completo-quadro, a janela, e modos secundário-provados da aquisição da imagem.
O OV7670 é capaz de produzir formatos crus e comprimidos da imagem, e tem um motor da compressão do hardware do JPEG para o processamento de imagens rápido e eficiente. Adicionalmente, tem um conversor análogo incorporado de 10 bocados (CAD) que converta o sinal análogo do sensor a um sinal digital para um processamento mais fácil.
O módulo igualmente caracteriza um gerador de pulso de disparo programável, que permita a flexibilidade em sincronismos da captação da imagem e a capacidade ajustar características da imagem tais como o brilho, o contraste, a saturação, e a matiz.
Total, o OV7670 é um módulo seguro e fácil de usar da câmera apropriado para várias aplicações no campo da visão e da robótica de computador.

Características

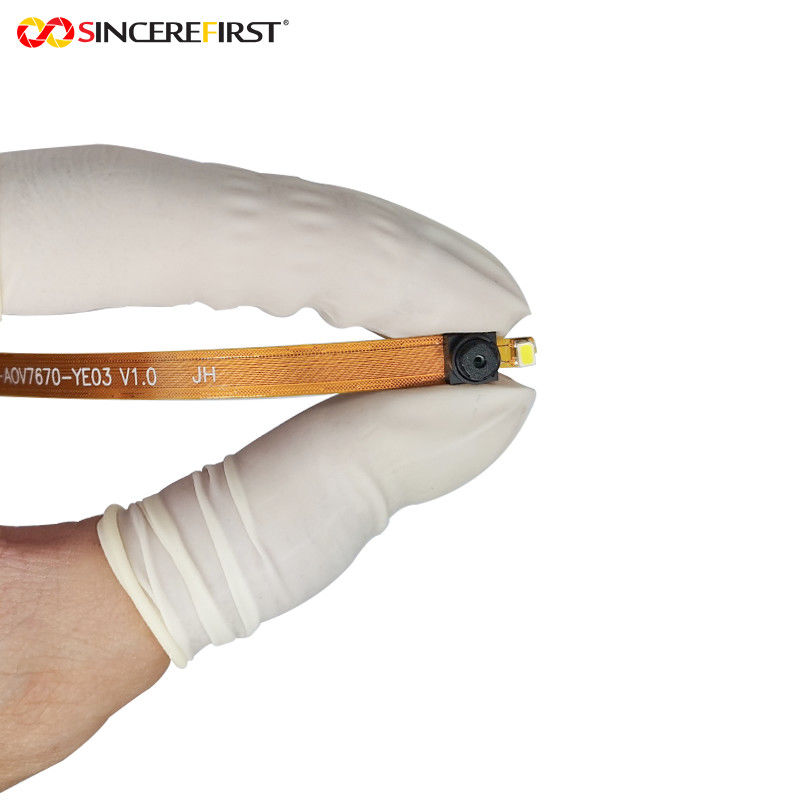

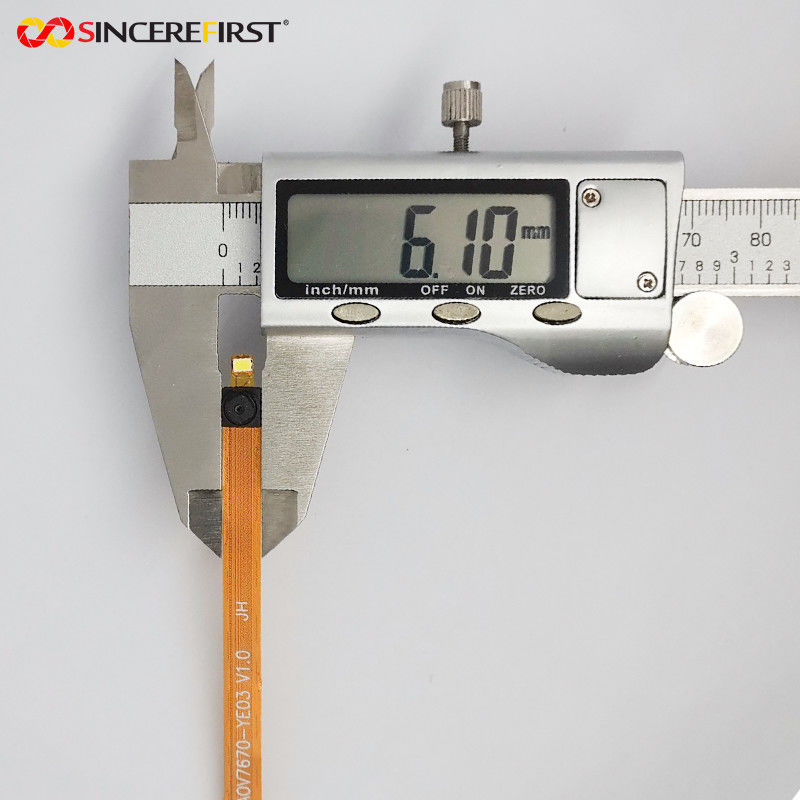

◆Este mini módulo da câmera 0.3MP compacta é baseado no sensor OV7670 da imagem do CMOS da baixa tensão, que fornece a funcionalidade completa de uma câmera de VGA da único-microplaqueta e de um processador de imagem.
◆O framerate máximo de 30fps em definições de VGA com controle completo do usuário sobre transferência de dados da qualidade, do formato e da saída da imagem através do ônibus de controle de série da câmera (SCCB).
◆Definição: 640 x 480 (VGA); Taxa de transferência máxima da imagem: 30fps@VGA; Formato da saída (de 8 bits): 4:2 de YUV/YCbCr: 2, RGB565/555/444, 4:2 DE GRB: 2, dados crus do RGB
◆Especs. da lente: Lente conservada em estoque; ângulo de um campo de visão de 45 graus (d); Filtro do IR da integral 650, luz visível somente; Distorção mais baixa de 1%.
◆Recomendado para amantes eletrônicos, este CCM são compatível com Arduino, bordo, ChipKit, STM32, BRAÇO, DSP, FPGA, e outras plataformas de MCU.
◆Saturação de cor, brilho, contraste, e agudeza ajustáveis
◆Controle completo da exposição automática, incluindo o controle automático de ganho (AGC) e o equilíbrio branco automático (AWB)

Aplicações

O OV7670 é um sensor da imagem do CMOS projetado para o uso em várias aplicações. Algumas aplicações comuns do OV7670 incluem:

1. Câmaras digitais: O OV7670 pode ser usado como um sensor barato da câmera nas câmaras digitais.

2. Sistemas de segurança: As imagens de alta resolução fornecidas pelo OV7670 para fazê-lo ideal para o uso na segurança e nos sistemas de vigilância.

3. Imagem latente médica: O OV7670 pode ser usado no equipamento da imagem latente médica tal como endoscópios e microscópios.

4. Robótica: O OV7670 é usado na robótica para fornecer capacidades da visão aos robôs, tais como a detecção do objeto e o seguimento.

5. Jogo: O OV7670 pode ser usado em aplicações do jogo para fornecer a entrada- do tempo real para o jogo interativo.

6. Aplicações automotivos: O OV7670 pode ser usado em aplicações automotivos tais como câmeras da traseiro-vista e sistemas da motorista-assistência.

7. Automatização industrial: O OV7670 é usado na automatização industrial para finalidades da monitoração e da inspeção.

8. Realidade virtual: O OV7670 pode ser usado em aplicações da realidade virtual para fornecer experiências visuais immersive.
