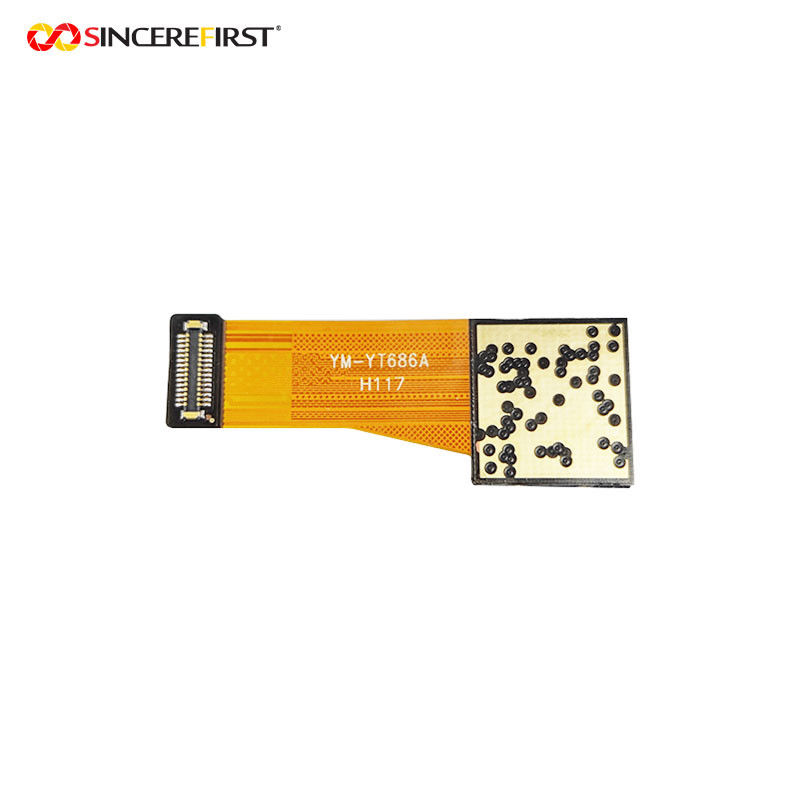

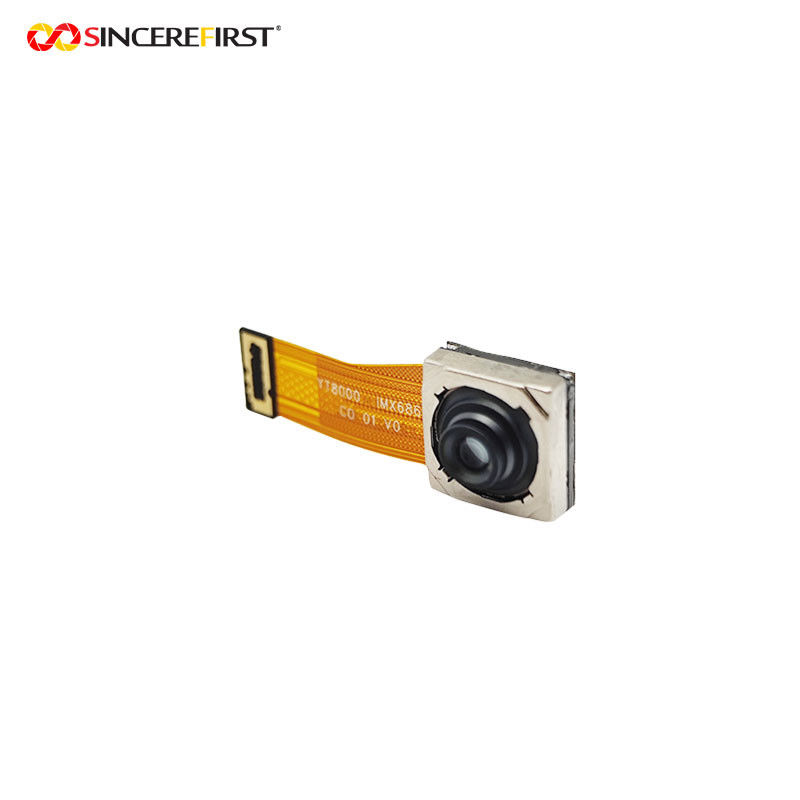

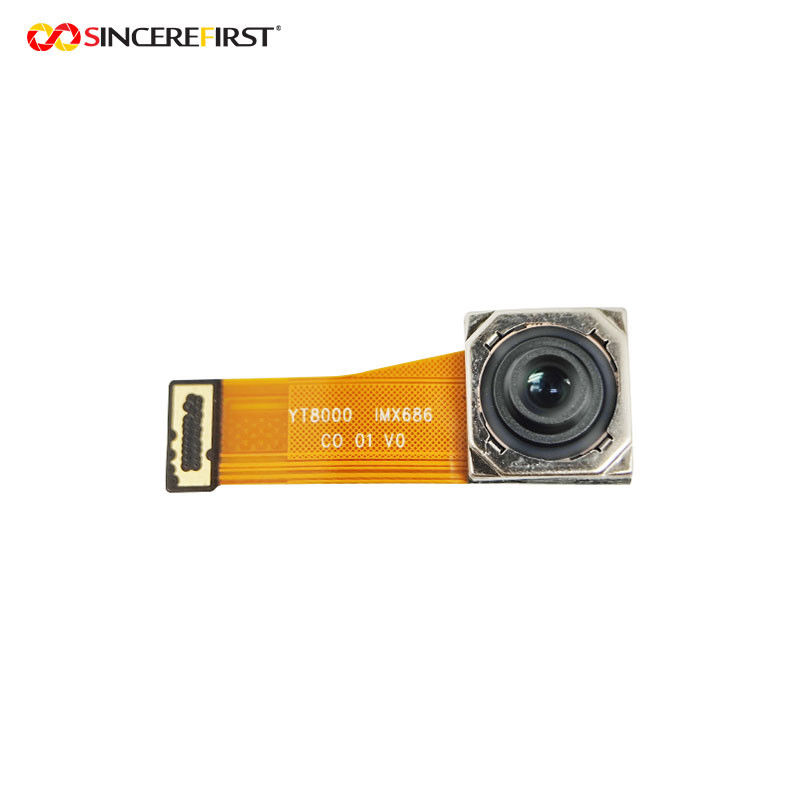

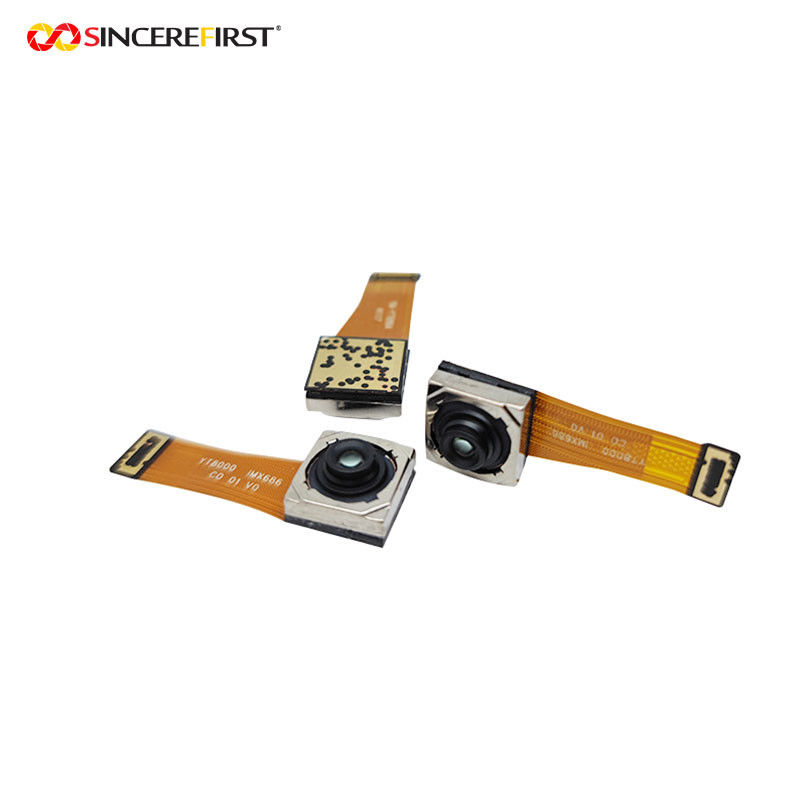

Câmera de alta resolução do módulo 64mp Sony Imx 686 da câmera de MIPI

Módulo de alta resolução da câmera de Mipi do sensor de 64mp Sony IMX686 para Smartphone

Specificaitons

Descrição

Sony IMX686 é um sensor da câmera 64MP com uma definição do pixel de 9248 x de 6944. Este sensor mede 1/1.7-inch em tamanho, emparelhado com uma dimensão do pixel 1.6um. Adota o sensor para trás-iluminado e empilhado de Sony do CMOS da imagem para conseguir a imagem de alta velocidade que capturam por circuitos do conversor do A/D da paralela da coluna e a imagem alta do sensibilidade e a de baixo nível de ruído (que compara com o sensor convencional da imagem do CMOS) através da estrutura iluminada parte traseira do pixel da imagem latente. O filtro do mosaico da cor preliminar do pigmento de R, de G, e de B é empregado. Opera-se com quatro tensões de fonte de alimentação: o analógico 2,9 V e 1.8V, 1,1 V digitais e 1,8 V para a relação do entrada/saída e consegue o consumo da baixa potência.

Características

◆sensor Para trás-iluminado e empilhado da imagem do CMOS
◆Arranjo do filtro de cor da codificação de Bayer do quadrilátero (QBC)
◆Foco da detecção da fase auto (PDAF)
◆Taxa de quadros alta
definição de 30fps@Full (Re-mosaico de QBC)
30fps@QBC-HDR
30fps@V2H2 QBC-HDR
pixel adjacente Binning de 120fps@2x2 (16:9)
pixel adjacente Binning V2H2 de 240fps@2x2 (16:9)
◆Sinal alto à relação de ruído (SNR)
◆Operação dupla da sincronização do sensor
◆2D correção dinâmica incorporado do pixel do defeito (DPC)
◆Lente que protege a correção (LSC)
◆Sensor de temperatura incorporado
◆Formato video da saída de 10 CRUS, 8 CRUS, RAW14 (QBC HDR sem Tone Mapping local)
◆Função do Re-mosaico de QBC
◆Modo super da noite
◆Função de QBC HDR
◆Dois PLLs para a geração de pulso de disparo independente para o controle do pixel e a relação da saída de dados
◆Saída de dados CSI-2 de série
MIPI D-PHY 2lane/4lane, 2.5Gbps/lane máximo, especs. de D-PHY. ver. 1,2 complacentes
MIPI C-PHY 1/2/3trio, 4.5Gsps/Trio máximo, especs. de C-PHY. ver. 1,2 complacentes
◆uma comunicação de série do 2-fio (apoios I2C “modo rápido”, do “sinal de adição Rápido-modo” e I3C)
◆bocado 5K da ROM de OTP para usuários

Aplicações

smartphone, industrial, médico, visão por computador, para o controle de acesso, para microscópios, para o tráfego esperto, educação, para a investigação e desenvolvimento, para o retalho, para a metrologia, para dispositivos encaixados, para a indústria automóvel, agricultura, para UAVs, para a eletrônica, para a robótica, para a monitoração de tráfego
